HƯỚNG DẪN SỬ DỤNG MÁY THỬ THẤM BÊ TÔNG

HƯỚNG DẪN SỬ DỤNG MÁY THỬ THẤM BÊ TÔNG

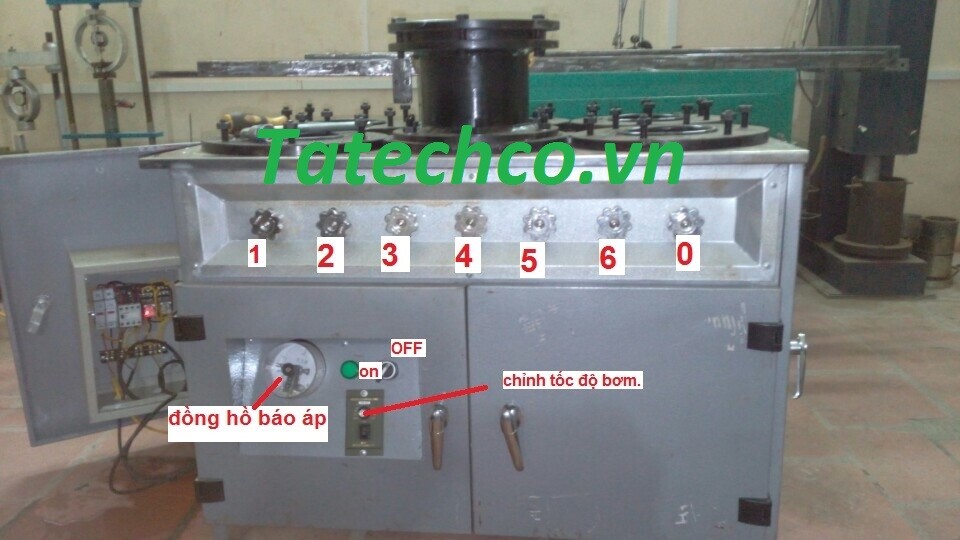

1. Hình ảnh máy

Từ trái qua phải là các van từ 1 đến 6 tương ứng với 6 mẫu thử.

Van số 0 là van xả áp.

Tiến hành gá mẫu như sau.

• Đặt roăng cao su lên trên vành đế khuôn
• Đặt áo khuôn vào sao cho lọt vào 6 ốc sau đó siết chặt lại bằng êcu
• Thả mẫu thấm bê tông vào trong.
• Đặt vành thép tròn lên trên, sau đó dùng 6 con bulong siết lại, lưu ý khi siết phải đều tay, siết theo chiều đối diện nhau tránh siết lệch.
• Sau khi hoàn tất việc lắp đặt thì kiểm tra bình nước đã được đổ đầy hay chưa?

Tiến hành thử:

• Trước khi thử phải đọc kỹ tiêu chuẩn để làm việc. xem mẫu bê tông cần thí nghiệm ở cấp bao nhiêu? B2, B4, B6, B8, B10, B12?
• Thời gian để tăng áp là bao nhiêu tiếng?
• Bật công tắc ON/OFF về phía trái, để chạy động cơ.

Ví dụ: cần thử mẫu thí nghiệm bê tông ở cấp B10

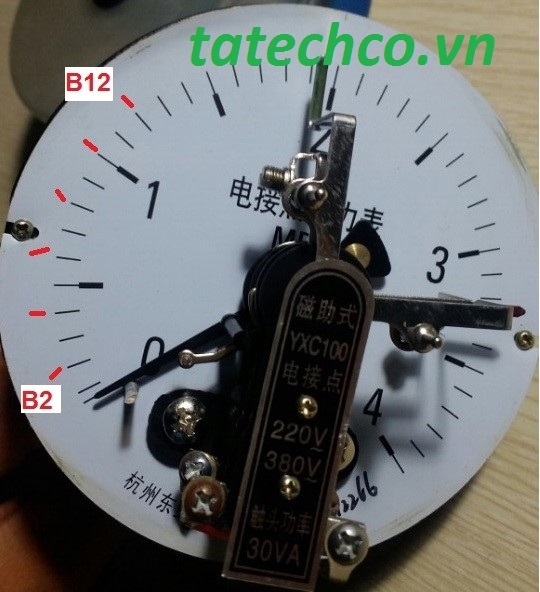

Theo tiêu chuẩn cứ 16 tiếng ta tăng 1 cấp áp lực trước hết phải tiến hành bắt đầu từ cấp B2 à B10 ( theo như vạch chia trên đồng hồ thì cứ 2 vạch tương ứng với 1 cấp thử

+ đặt kim đồng hồ ở cấp B2, sau đó bật máy lên chạy, mở tất cả các van từ 1 đến 6 để cho nước lên mẫu ( vặn theo chiều kim đồng hồ khoảng 1 vòng. riêng van số 0 phải khóa lại ( vặn ngược kim đồng hồ)

CHÚ Ý

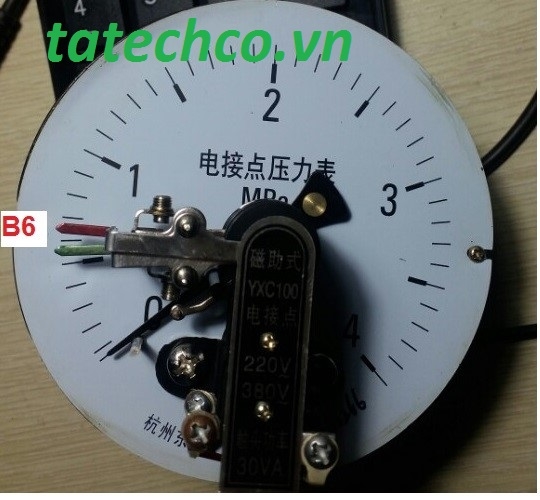

Đặt kim đồng hồ chỉnh áp lực là phải để kim đổ nằm trên kim xanh 1 chút

Ví dụ trong hình đặt ở cấp B6.

Kim đen chỉ áp lực làm việc, khi kim đen chạy đến vị trí kim đỏ thì máy sẽ dừng, nước ngấm vào bê tông gây sụt áp, kim đen hồi về đến vị trí kim xanh thì máy sẽ tự động chạy, cứ như vậy áp lực được duy trì.
