HƯỚNG DẪN VẬN HÀNH MÁY ĐÔ ĐỘ NHỚT NHIỆT ĐỘ CAO NDJ-1C

HƯỚNG DẪN VẬN HÀNH MÁY ĐÔ ĐỘ NHỚT NHIỆT ĐỘ CAO NDJ-1C

Kính gửi người dùng:

Cảm ơn bạn rất nhiều vì đã lựa chọn máy đo độ nhớt của chúng tôi. Để đảm bảo bạn có thể sử dụng sản phẩm này đúng cách, vui lòng đọc kỹ hướng dẫn trước khi sử dụng

Danh mục



I. Nguyên lý làm việc và ứng dụng ............................................................................... 3

II. tính năng thiết kế cơ khí cơ bản ............................................................................... 3

III. Môi trường .............................................................................................................. 4

cài đặt thiết bị ...................................................................................................... 4

chuẩn bị ................................................................................................................. 5

Mô tả giao diện hoạt động của máy đo độ nhớt ................................................... 5

Hướng dẫn vận hành kiểm soát nhiệt độ phần ................................................... 7

vấn đề cần chú ý .............................................................................................. 10

Máy đo độ nhớt gói ............................................................................................ 11

Phụ kiện tùy chọn (nếu mua) ............................................................................. 11





  1. Nguyên tắc làm việc và ứng dụng

Sê-ri này có động cơ bước và trình điều khiển hiệu suất cao, theo quy trình được thiết lập chính xác và chạy trơn tru, cảm biến mô-men xoắn ổ đĩa động cơ bằng cách quay tốc độ không đổi của rôto. Khi rôto được đo bằng điện trở nhớt của chất lỏng và lực phản hồi đến cảm biến mô-men xoắn, thì sau quá trình xử lý và vận hành bên trong tương ứng, dữ liệu có thể được hiển thị độ nhớt của chất lỏng cần đo trên màn hình LCD.



     So với các thiết bị tương tự, dòng thiết bị này có ưu điểm là thao tác thuận tiện, đọc trực quan, nội dung hiển thị phong phú, độ chính xác đo cao, tốc độ ổn định, hiệu suất chống nhiễu mạnh, điện áp hoạt động rộng [100 ~ 240v (50/60Hz)], vân vân.



Về việc sử dụng hoạt động của thiết bị, thiết bị có một loạt các phép đo cho giá trị toàn thang đo chức năng tràn phạm vi 100%, hiển thị cảnh báo, chức năng quét tự động, người dùng có thể dựa vào các rôto này, trực quan, nhanh chóng và chính xác kết hợp tốc độ có sẵn để lựa chọn đúng, và có thể lưu các điều kiện thử nghiệm để xác định, thuận tiện và sử dụng nhanh chóng ra khỏi quá trình thử nghiệm trong sản xuất trong ngày.



Loạt dụng cụ này được sử dụng rộng rãi trong chất kết dính dung môi, mủ cao su, sản phẩm sinh hóa, sơn, chất phủ, mỹ phẩm, mực, bột giấy, thực phẩm, tinh bột và các ngành công nghiệp khác



II.  tính năng thiết kế cơ khí cơ bản

dải đo

50mPa.S – 2.000.000mPa.S

lỗi đo lường

≤ ±3 đầy đủ

cánh quạt

21272829

trưng bày

Giá trị độ nhớt, nhiệt độ, mô-men xoắn, tốc độ, số cánh quạt

Tốc độ

0.5/1/2/ 2. 5/ 4/5/ 10/ 15/20/25/3 0 /40/50/60/70/80/90 / 100

tổng cộng 18 loại tốc độ quay

Phạm vi nhiệt độ

nhiệt độ phòng đến 250 ℃

Độ chính xác nhiệt độ

0,1 ℃

Chức năng đo thời gian

giao diện xuất dữ liệu

RS232C

Khối lượng mẫu

20mL

cung cấp năng lượng làm việc

Điện xoay chiều 100V—230V 45HZ—60HZ

kích thước phác thảo

95*130*155 Không tính đế

khối lượng tịnh

2kg Không tính đế



III. Thuộc về môi trường

Nhiệt độ môi trường: 5 độ ~ 35 độ C (khuyến nghị sử dụng nhiệt độ môi trường xung quanh khoảng 20 độ)

Độ ẩm tương đối: dưới 80%



cài đặt thiết bị



Nguồn điện: AC100~240v (50/60Hz)

Không có nhiễu điện từ mạnh gần thiết bị, không có khí ăn mòn, không rung động mạnh



1, từ hộp để bật ra một cột nâng, một máy đo độ nhớt thanh kết nối, máy chủ, bộ đổi nguồn và các thành phần khác. Cột nâng được lắp vào đai ốc lỗ đế và siết chặt (Lưu ý: núm nâng ở bên phải), sau đó kết nối thanh vít trên máy chủ, sau đó đưa thanh phay phẳng xuống lỗ lắp bên dưới sau máy chủ, máy chủ và thanh cố định kết nối và bắt vít với sàn dưới lỗ lắp vít sáu góc bên trong. Thanh kết nối được đưa vào máy chủ được lắp đặt trong thanh trượt nâng, ngay sau khi vặn chặt núm.

2, núm nâng được điều chỉnh theo độ kín nâng thích hợp, vật chủ không tự động rơi xuống và khi tay cầm nâng có độ giảm chấn vừa phải là phù hợp, chẳng hạn như quá lỏng hoặc quá chặt có thể được điều chỉnh bằng cách điều chỉnh thanh trượt nâng vít phía trước.

3, bằng cách điều chỉnh ba chân ngang dưới đế, bong bóng phía trước của thiết bị nằm ở giữa vòng tròn màu đen

4 tháo nắp bảo vệ bên dưới thiết bị

5, bật nguồn thiết bị, sau khi hoàn thành lắp ráp, như thể hiện trong hình dưới đây



V. chuẩn bị

1, mẫu phải được đổ vào một vật chứa phẳng tròn có đường kính không nhỏ hơn 60mm. (Roto 0# hoặc bộ chuyển đổi mẫu nhỏ phải được sử dụng với hộp chứa đặc biệt)

2, khung rôto được bố trí để bảo vệ thiết bị bên dưới lớp vỏ bạc. (phương pháp lắp đặt: khung bảo vệ phía trên có hai lỗ được bọc trong vỏ dưới trên trục cố định, sau đó vặn vít ngược chiều kim đồng hồ)

3, chọn rôto áp dụng, xoay ngược chiều kim đồng hồ đến khớp trục quay dưới

4, vặn núm nâng để thiết bị từ từ giảm xuống, rôto được ngâm trong mẫu và vạch mức chất lỏng (rãnh thanh rôto hoặc đường lồi) và bề mặt chất lỏng được đo để giữ phẳng

5, lò sưởi được đặt bên dưới động cơ chính của máy đo độ nhớt và chân ngang của đế lò sưởi được điều chỉnh sao cho các bong bóng trong bong bóng ngang của đế lò sưởi được đặt ở giữa, và sau khi điều chỉnh, bàn chân ngang được thắt chặt và thắt chặt



Lưu ý: khi tải và dỡ rôto, không kéo khớp trục xuống hoặc ngang để tránh làm hỏng cấu trúc bên trong

Trong quá trình thử nghiệm, nhiệt độ môi trường phải không đổi để đảm bảo tính ổn định và độ chính xác của phép đo



Mô tả giao diện hoạt động của máy đo độ nhớt

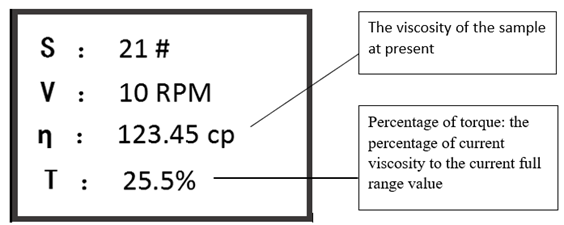

Sau khi khởi động, đầu tiên thiết bị sẽ hiển thị thông tin về loại thiết bị và đợi trong 3 giây để chuyển sang trạng thái kiểm tra. Lúc này trên màn hình LCD có 4 dòng:



cánh quạt:                          số rôto trong điều kiện hiện tại

Tốc độ:                            tốc độ hiện tại

đo                                    : giá trị đầy đủ của tốc độ cánh quạt tương ứng

Thời gian, nhiệt độ: cài đặt trước thời gian dừng tự động, nhiệt độ hiện tại

được đo bằng đầu dò nhiệt độ (nếu

nhiệt độ không được kiểm tra, đầu dò được hiển thị là "0")



(vì máy có chức năng bộ nhớ tắt nguồn, nghĩa là đặt tốc độ rôto, thời gian đặt trước sẽ tiếp tục duy trì trên trang sau khi bật lại nguồn, để tạo thuận lợi cho người dùng thao tác.)

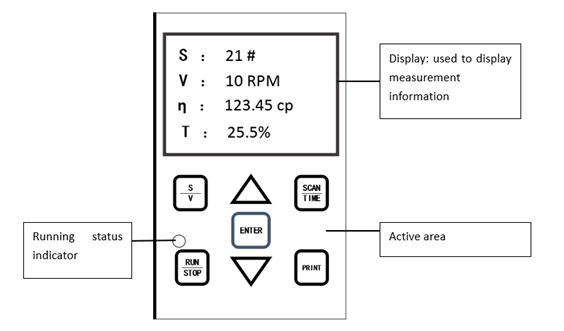

Hướng dẫn vận hành bảng điều khiển

Có 7 nút và đèn chỉ báo LED trong vùng thao tác của bảng điều khiển:

Rôto/RPM:                       chọn tốc độ rôto

Bắt đầu / dừng:                  điều khiển hoạt động của thiết bị, dừng

▲ / ▼                       Điều chỉnh các thông số tương ứng

Xác nhận:                         giá trị tham số và xác nhận một số tùy chọn
Quét / định thời gian:         bật chức năng quét tự động và chức năng tự động dừng thời gian

In:                                  in dữ liệu đo được (bạn cần kết nối một

                                                              máy in ngoài chuyên dụng)

L ED:                             khi động cơ đang chạy, đèn báo sẽ sáng

                                       bật, động cơ sẽ dừng và đèn sẽ tắt. Khi

                                       tốc độ thấp, nó sẽ có thể hiểu được

                                       hoạt động của thiết bị



Sau khi bạn chọn đúng rotor/rpm, nhấn start để bắt đầu test



Khi dữ liệu độ nhớt của các mẫu được thử nghiệm hiển thị trên màn hình, đừng vội đọc độ nhớt, nên tạo một vòng tròn đầy đủ sau thiết bị quay 3 ~ 5 đầu tiên để quan sát dòng dưới cùng của giá trị "mô-men xoắn", giá trị chỉ nằm trong khoảng 15% ~ 80% là hiệu quả, thời gian để đọc giá trị độ nhớt. Nếu giá trị nhỏ hơn "mô-men xoắn" 15% hoặc lớn hơn 80%, được coi là lựa chọn phạm vi hiện tại không phù hợp, nên chuyển đổi các phạm vi khác (cách vận hành cụ thể: giá trị "mô-men xoắn" nhỏ hơn 15% thuộc về phạm vi lựa chọn quá lớn, cần giảm phạm vi, có thể cải thiện tốc độ hoặc thay đổi với khối lượng rôto lớn; giá trị mô-men xoắn lớn hơn 80% thuộc về phạm vi quá nhỏ, cần tăng phạm vi, có thể giảm hoặc thay thế khối lượng nhỏ của tốc độ rôto). Thiết bị này có đầy đủ chức năng cảnh báo tràn, khi giá trị mô-men xoắn lớn hơn 80%, giá trị độ nhớt được hiển thị là "EEEEE" và có còi báo động, sau đó chuyển sang phạm vi nhỏ để kiểm tra.



Để đo độ nhớt của mẫu, trước tiên nên ước tính giá trị độ nhớt của mẫu. Sau đó chọn một số nhóm tương ứng với tốc độ cánh quạt, kết hợp với nhau để thực hiện phép đo. Khi không thể ước tính sơ bộ độ nhớt của chất lỏng cần đo giá trị, nên giả định rằng mẫu có giá trị độ nhớt cao, từ nhỏ đến lớn (thể tích) của rôto và tốc độ thử nghiệm từ chậm đến nhanh.

Các nguyên tắc đo độ nhớt là: chất lỏng có độ nhớt cao, rôto thể tích nhỏ, tốc độ chậm;

Chất lỏng có độ nhớt thấp sử dụng cánh quạt lớn (thể tích), nhanh và nhanh





Phạm vi thử nghiệm tương ứng với sự kết hợp của rôto và tốc độ quay của từng model có thể tham khảo bảng sau:





số cánh quạt

21

27

28

29

0

Tốc độ

toàn dải mPa · S



100

500

2500

5000

10000

60

90

550

2770

5550

11110

70

80

620

3120

6250

12500

80

70

710

3570

7140

12500

90

60

830

4160

8330

16660

105

50

1000

5000

1000

20000

125

40

1250

6260

12500

25000

160

30

1660

8330

16660

33330

210

25

2000

1000

20000

40000

255

20

2500

12500

25000

50000

320

15

3330

16660

33330

66660

475

10

5000

25000

50000

100000

640

5

1000

50000

100000

200000

1280

4

12500

62500

125000

250000

1600

2,5

20000

100000

200000

400000

2560

2

25000

125000

250000

500000

3200

1

50000

250000

500000

1000000

6400

0,5

100000

500000

1000000

2000000

12800





Lưu ý: rôto số 0 là phụ kiện tùy chọn.



Hướng dẫn vận hành bộ phận kiểm soát nhiệt độ

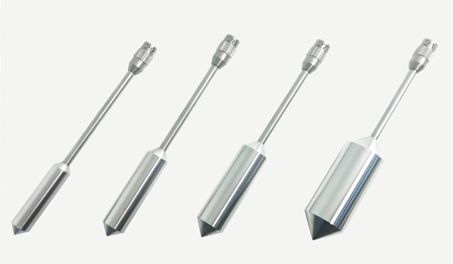

Từ trái qua phải: Rotor 29,28,27,21

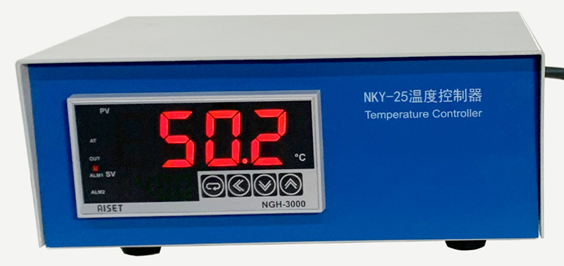

Giới thiệu màn hình bộ điều khiển nhiệt độ

1, giao diện phía trước của bộ điều khiển nhiệt độ được hiển thị trong Hình 1 và đầu bên trái của phần màn hình tinh thể lỏng là vùng hiển thị nhiệt độ và đầu bên phải là vùng cài đặt nhiệt độ

“ PV ” : “ giá trị đo được”  Nhiệt độ trong ống mẫu thực tế

“SV”: “ giá trị cài đặt”    Đặt trước nhiệt độ mục tiêu

“SET” Phím này được sử dụng để sửa đổi cài đặt và xác nhận thông tin thay đổi

                                             chức năng

 : Đặt nhiệt độ và cuộn lên xuống

Sức khỏe thay đổi

Tái chế

2, giá trị đặt của hình vuông dọc bên dưới màn hình biểu thị công suất làm nóng của phần trăm đầu ra của máy, giá trị phần trăm càng đại diện cho công suất làm nóng càng lớn. Kích thước của nguyên tắc điều khiển tự động của máy sưởi điện để đo giá trị từ giá trị đặt càng lớn, công suất phát ra của máy sưởi càng lớn; lần lượt, cùng một lý do.

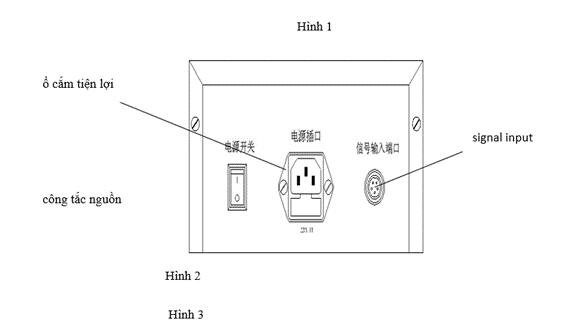

3, mặt sau của bộ điều khiển nhiệt độ được hiển thị trong Hình 2



   "Công tắc nguồn"  được sử dụng để kiểm soát công suất bộ điều khiển nhiệt độ

bật và tắt

   "Ổ cắm điện"     cài đặt bộ điều khiển nhiệt độ, cầu chì nguồn và nguồn điện

ổ cắm với nhau

Cổng đầu vào tín hiệu Kết nối với dây dẫn lò sưởi

Cài đặt thông số bộ điều khiển nhiệt độ

1, đặt nhiệt độ làm nóng ở chế độ chờ của thiết bị điện, nhấn nút "SET" để hiển thị màn hình hiển thị giá trị của "SP" (vào trạng thái cài đặt nhiệt độ), giá trị cài đặt trên màn hình chữ số cuối cùng sẽ nhấp nháy. Sau đó nhấn phím "DOWN" hoặc "UP" và "SHIFT", thông số nhiệt độ gia nhiệt của phím được đặt hoặc sửa đổi giá trị cần thiết. Sau khi cài đặt và nhấn nút "SET" để đặt giá trị nhiệt độ, có tính đến cài đặt thời gian.

2, cài đặt thời gian làm nóng: nguồn của thiết bị ở chế độ chờ ở hai bên dưới nút "SET", chỉ báo hiển thị sẽ hiển thị "ST" (nhập trạng thái cài đặt thời gian), sau đó nhấn nút "XUỐNG" hoặc "LÊN" và " SHIFT", có thể đặt hoặc sửa đổi các yêu cầu sưởi ấm của các tham số. Sau khi cài đặt và nhấn nút "SET" để cài đặt xác nhận giá trị thời gian, màn hình sẽ trở về trạng thái hiển thị tiêu chuẩn.



Lưu ý: “mỗi lần nhấn nút “SET”, màn hình hiển thị sẽ ở chế độ cài đặt nhiệt độ, cài đặt thời gian (SP) (ST), trả về trạng thái hiển thị chuẩn giữa các chu kỳ.

"Cài đặt tham số sau đó phải nhấn nút "SET" để xác nhận giá trị cài đặt, nếu không giá trị cài đặt sẽ không được lưu.



Thời gian cài đặt bắt đầu khi nhiệt độ hộp sưởi đạt đến điểm cài đặt. Thời gian đã hoàn thành

Bộ điều khiển nhiệt độ gửi âm thanh báo động và giá trị cài đặt hiển thị EDN.



vấn đề cần chú ý

1. Vì độ nhớt là một hàm của nhiệt độ, khi thiết bị hoạt động ở nhiệt độ bình thường, nên kiểm soát dao động nhiệt độ ở mức + 0,1, nếu không sẽ ảnh hưởng đến độ chính xác của phép đo

2. giữ sạch bề mặt cánh quạt

3. Vì lò xo có phép đo tuyến tính nhất định, xin lưu ý rằng tỷ lệ mô-men xoắn số nằm trong khoảng 15% -80%, khi tỷ lệ góc số, mô-men xoắn và độ nhớt cao sẽ tràn ra ký hiệu "EEEEEE", lúc này nên thay thế hoặc thay đổi tốc độ rôto, nếu không nó sẽ ảnh hưởng đến độ chính xác của phép đo.

Ví dụ: "Roto số 27, kiểm tra kết hợp tốc độ 5 RPM, phần trăm mô-men xoắn hiển thị" EEEEE ", nó sẽ giảm tốc độ. Vì đã được giảm xuống" 0,5 RPM ", phần trăm mô-men xoắn vẫn hiển thị" ERROR "; nên được chọn thử nghiệm rôto nhỏ hơn (thử nghiệm diện tích bề mặt).Nếu mẫu thử nghiệm trong cùng một vỏ rôto, tỷ lệ phần trăm mô-men xoắn bằng số cho các tốc độ khác nhau nằm trong khoảng từ 15% ~ ~ 80%.Tỷ lệ phần trăm mô-men xoắn ở giữa là gần 50% cho tiêu chuẩn, các loại thử nghiệm khác, v.v.

4., rôto tải và dỡ tải phải vận hành cẩn thận, khớp vạn năng hướng lên trên, không dùng lực quá mức. Không để lực ngang của rôto, không được thả rôto, để không làm hỏng đầu trục

5. đầu nối chung nên được giữ sạch sẽ

6., khi dụng cụ rơi từ từ, tốt hơn là nên giữ nó bằng tay để tránh rung và làm hỏng tâm trục

7. khi thiết bị đang di chuyển hoặc di chuyển, đầu nối đa năng phải được cung cấp nắp bảo vệ

8. huyền phù, nhũ tương, polyme và nhiều chất lỏng có độ nhớt cao khác là "chất lỏng không Newton, độ nhớt rõ ràng của nó thay đổi theo tốc độ cắt và thời gian, do đó, ở tốc độ rôto và thời gian xác định khác nhau, kết quả không nhất quán là bình thường, được đo (chẳng hạn như chất lỏng phi Newton ngay cả trong cùng một rôto, tốc độ khác nhau; kết quả sẽ được quyết định bởi bản chất của độ lệch) là chất lỏng, không phải là vấn đề thử nghiệm dụng cụ.



Gói máy đo độ nhớt



số thứ tự

tên

Số lượng

1

Động cơ chính NDJ-1C

1

2

Thanh nối chính

1

3

Thanh nâng và thanh trượt nâng

1

4

chân đế

1

5

Khung bảo vệ cánh quạt

一个

6

21,27,28,29 cánh quạt

Mỗi cái

7

Móc nối mở rộng rô-to (trong vỏ rô-to)

1

số 8

bộ điều khiển nhiệt độ

1

9

lò lửa

1

10

ống mẫu

2

11

Một công cụ để giữ xô

1

12

bộ chuyển điện xoay chiêu

1

13

hướng dẫn vận hành

1

14

giấy chứng nhận

1

15

thẻ bảo hành

1

16

cờ lê lục giác bên trong

1







Phụ kiện tùy chọn (nếu mua)

số thứ tự

tên

Số lượng

nhận xét

1

máy in xách tay

1

In dữ liệu đo trực tiếp
