HỆ SỐ ĐIỀU CHỈNH ĐỘ ỔN ĐỊNH MARSHALL,

HỆ SỐ ĐIỀU CHỈNH ĐỘ ỔN ĐỊNH MARSHALL,



 1. Độ ổn định Marshall của mẫu (S), tính bằng kilôniutơn (kN), chính xác tới 0,1 kN, theo công thức:

trong đó:

S = K.P                                 (1)

K          là hệ số điều chỉnh, nội suy từ Bảng 1;

P          là lực nén lớn nhất, tính bằng kilôniutơn (kN).

2. Độ dẻo Marshall của mẫu là giá trị biến dạng của viên mẫu, ký hiệu là (F), tính bằng mm.

3. Độ ổn định, độ dẻo Marshall của BTN là giá trị trung bình của tối thiểu 3 mẫu đối với mẫu đúc, của tối thiểu 2 mẫu đối với mẫu khoan.

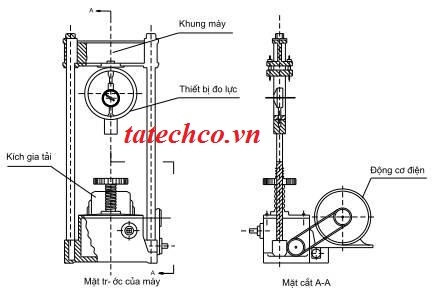

hệ số điều chỉnh độ ổn định Marshall

Bảng 1 - Hệ số hiệu chỉnh độ ổn định Marshall

Chiều cao mẫu

mm

Hệ số hiệu chỉnh K

Chiều cao mẫu

mm

Hệ số hiệu chỉnh K

25,4

5,56

52,4

1,39

27,0

5,00

54,0

1,32

28,6

4,55

55,6

1,25

30,2

4,17

57,2

1,19

31,8

3,85

58,7

1,14

33,3

3,57

60,3

1,09

34,9

3,33

61,9

1,04

36,5

3,03

63,5

1,00

38,1

2,78

65,1

0,96

39,7

2,50

66,7

0,93

41,3

2,27

68,3

0,89

42,9

2,08

69,9

0,86

44,4

1,92

71,4

0,83

46,0

1,79

73,0

0,81

47,6

1,67

74,6

0,78

49,2

1,56

76,2

0,76

50,8

1,47









Hãy liên lạc với chúng tôi để được tư vấn tốt nhất!

ĐƯỜNG DÂY NÓNG HỖ TRỢ KỸ THUẬT:

CÔNG TY TNHH THIẾT BỊ KỸ THUẬT VÀ SẢN XUẤT TRUNG ANH - TATECHCO

Địa chỉ : Số 28B Ngõ 252 - Đường Đại Mỗ - Phường Đại Mỗ - Quận Nam Từ Liêm - Hà Nội

Cao Nguyên - Trưởng phòng Kỹ thuật:

Mobile: 0986.914.470

Email: caonguyentdh@gmail.com - contact@tatechco.vn

Bình luận

Top

   (0)
