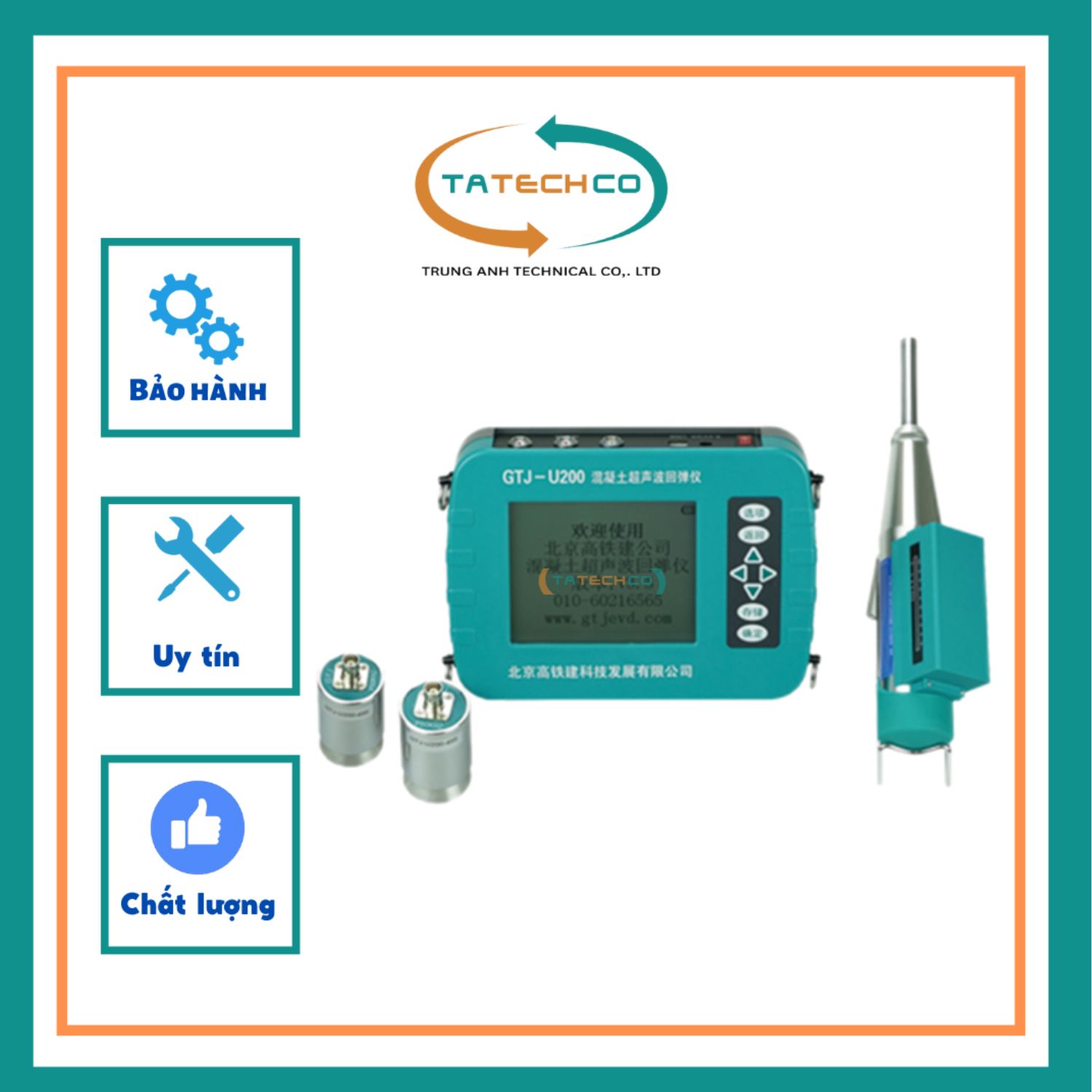

THIẾT BỊ ĐO CƯỜNG ĐỘ BÊ TÔNG KẾT HỢP SIÊU ÂM VÀ BÚA VA ĐẬP BẬT NẢY

Model: GTJ-U200

 Tổng quan ứng dụng

GTJ-U200 là thiết bị kiểm tra cường độ bê tông tích hợp siêu âm và phương pháp va đập bật nảy. Nó có thể đo giá trị bật nảy, thời gian truyền sóng và tốc độ sóng siêu âm. Thiết bị được sử dụng để kiểm tra không phá hủy cường độ nén của bê tông trong các công trình xây dựng.


 Tiêu chuẩn áp dụng
- 《Thiết bị hồi phục》GB/T 9138-2015
- 《Quy trình kiểm tra cường độ nén bê tông bằng phương pháp hồi phục》JGJ/T23-2011
- 《Quy trình kiểm tra cường độ bê tông bằng phương pháp siêu âm kết hợp hồi phục》CECS02:2020
- 《Quy trình kiểm tra nền đường và mặt đường tại hiện trường》JTG 3450-2019

 Đặc điểm sản phẩm
- 🌐 Hỗ trợ truyền dữ liệu không dây lên đám mây (tùy chọn)
- 💧 Thiết kế vỏ chống nước, chống bụi, chống va đập (IP65)
- 🔧 Đa chức năng: kiểm tra bằng phương pháp hồi phục hoặc kết hợp siêu âm-hồi phục
- 📊 Giao diện tiếng Trung dễ sử dụng, dễ học, thao tác tại hiện trường nhanh chóng
- 💾 Lưu trữ tới 4000 bộ dữ liệu, ghi lại thời gian đo, hỗ trợ xuất dữ liệu qua USB
- 🌍 Hỗ trợ chuyển đổi ngôn ngữ Trung – Anh


Giao diện & chức năng chính
- Menu chính: kiểm tra hồi phục, kiểm tra siêu âm, nhập giá trị carbon hóa, xem/xóa dữ liệu, xuất dữ liệu, cài đặt hệ thống
- Hiển thị kết quả đo: giá trị trung bình, giá trị ước tính, độ lệch chuẩn
- Hỗ trợ phân nhóm theo mã cấu kiện, số lượng khu vực đo, góc đo, có bơm bê tông hay không

Thông số kỹ thuật

- Kích thước màn hình: 5 inch
- Kích thước thân máy: 195 × 140 × 45 mm
- Trọng lượng: 0.85 kg
- Cấp độ chống nước: IP65
- Tần số đầu dò siêu âm: 50 KHz
- Phạm vi tần số: 5 Hz ~ 500 KHz
- Sai số siêu âm: ±0.1 μs
- Truyền dữ liệu: USB và không dây (tùy chọn)
- Năng lượng va đập đầu búa: 2.207 J
- Độ cứng lò xo: 785 ± 40 N/m
- Chiều dài thanh đập: 75 ± 0.3 mm
- Sai số giá trị hồi phục: ≤ ±0.5
- Giá trị chuẩn trên đe thép: 80 ± 2
- Nguồn điện: Pin lithium dung lượng cao, dùng trên 8 giờ
- Môi trường làm việc: -10°C đến +40°C
- Hộp đựng: nhựa kỹ thuật, kích thước 480 × 165 × 400 mm, trọng lượng 8 kg

 Danh sách cấu hình thiết bị

1. Hộp đựng chuyên dụng – 1 chiếc
2. Máy chính – 1 chiếc
3. Búa va đập cơ học – 1 bộ
4. Đầu dò siêu âm – 2 chiếc
5. Đá mài – 1 chiếc
6. Bộ sạc 8.4V/2A – 1 bộ
7. Dây tín hiệu giữa búa va đập & máy chính – 1 sợi
8. Dây nối đầu dò siêu âm 3m – 2 sợi
9. Cáp USB – 1 sợi
10. Dây đeo – 1 sợi
11. Đĩa phần mềm – 1 chiếc
12. Sách hướng dẫn sử dụng – 1 quyển
13. Phiếu bảo hành, phiếu kiểm tra, phiếu đóng gói – 1 bộ
