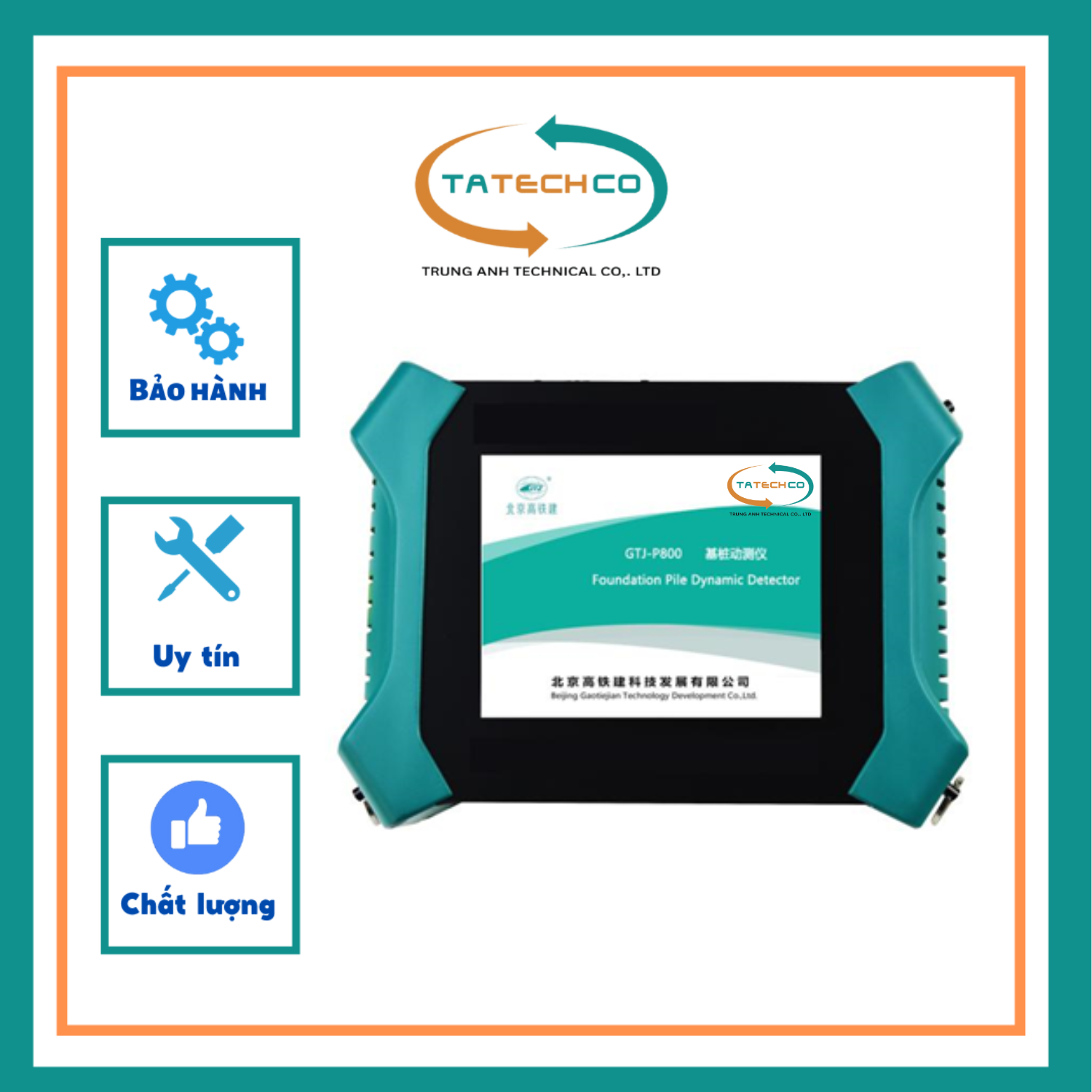

MÁY THÍ NGHIỆM BIẾN DẠNG NHỎ PIT GTJ-P800

MÁY THÍ NGHIỆM BIẾN DẠNG NHỎ PIT

Model: GTJ-P800

Xuất xứ: Trung Quốc

1 Giới thiệu thiết bị

Máy đo động lực cọc móng là một loại dụng cụ kiểm tra và phân tích tính toàn vẹn kết cấu thân cọc của cọc móng công trình chịu tải trọng tác động hoặc rung động trong quá trình phát hiện tính toàn vẹn của móng cọc và giám sát trước khi đóng cọc.

Nguyên tắc cơ bản là tạo ra sóng ứng suất bằng cách đặt tín hiệu kích thích lên đầu cọc. Trong quá trình truyền sóng ứng suất dọc theo thân cọc, khi gặp mặt phân cách không liên tục (như tổ ong, bùn bám, đứt gãy, lỗ và các khuyết tật khác) và bề mặt đáy của cọc, sóng phản xạ sẽ được tạo ra, và thời gian lan truyền của sóng phản xạ sẽ được đo và phân tích. Với các đặc điểm về biên độ và dạng sóng có thể đánh giá tính toàn vẹn của cọc.

Sản phẩm tuân thủ các thông số kỹ thuật sau

JJG930-1998 "Quy định xác minh đối với thiết bị đo động của cọc móng"

JGJ106- 2014 "Thông số kỹ thuật để phát hiện cọc móng xây dựng"

JTG / T F81-01-2004 "Đặc điểm kỹ thuật để phát hiện cọc móng trong kỹ thuật đường cao tốc"

JGJ340-2015 "Đặc điểm kỹ thuật để phát hiện nền móng"

TB10218-2008 "Đặc điểm kỹ thuật phát hiện cọc móng trong kỹ thuật đường sắt"

JJG (Xây dựng) 003-1996 "Hệ thống đo động của cọc móng"

JG / T3055-1999 "Dụng cụ đo động cọc móng"

2.Thông số kỹ thuật

Hệ thống nhiễu điện áp Nhỏ hơn 2mV

Dải động Hơn 138 dB

Dải khuếch đại 10Hz ~ 10kHz

Độ phân giải A / D 16 bit A / D

Khoảng thời gian lấy mẫu 2us ~ 32768us

Chiều dài mẫu 1024,2048,4096

Lỗi chỉ báo thời gian Ít hơn 1%

Số kênh Kênh đơn

Hệ số phóng đại 1 ~ 128

Chế độ kích hoạt Kích hoạt tín hiệu

Độ nhạy của cảm biến 100mV / g

Dải cảm biến 1-10000Hz

Thời gian làm việc liên tục Hơn 10 giờ

Chế độ cung cấp điện Pin lithium có thể sạc lại tích hợp (7.4 V)

Môi trường làm việc: Nhiệt độ: -10 ~ 40 ℃ Độ ẩm <90% RH

3. Thành phần nhạc cụ

Thành phần và mô tả chức năng của các phụ kiện thiết bị được hiển thị trong bảng dưới đây.
