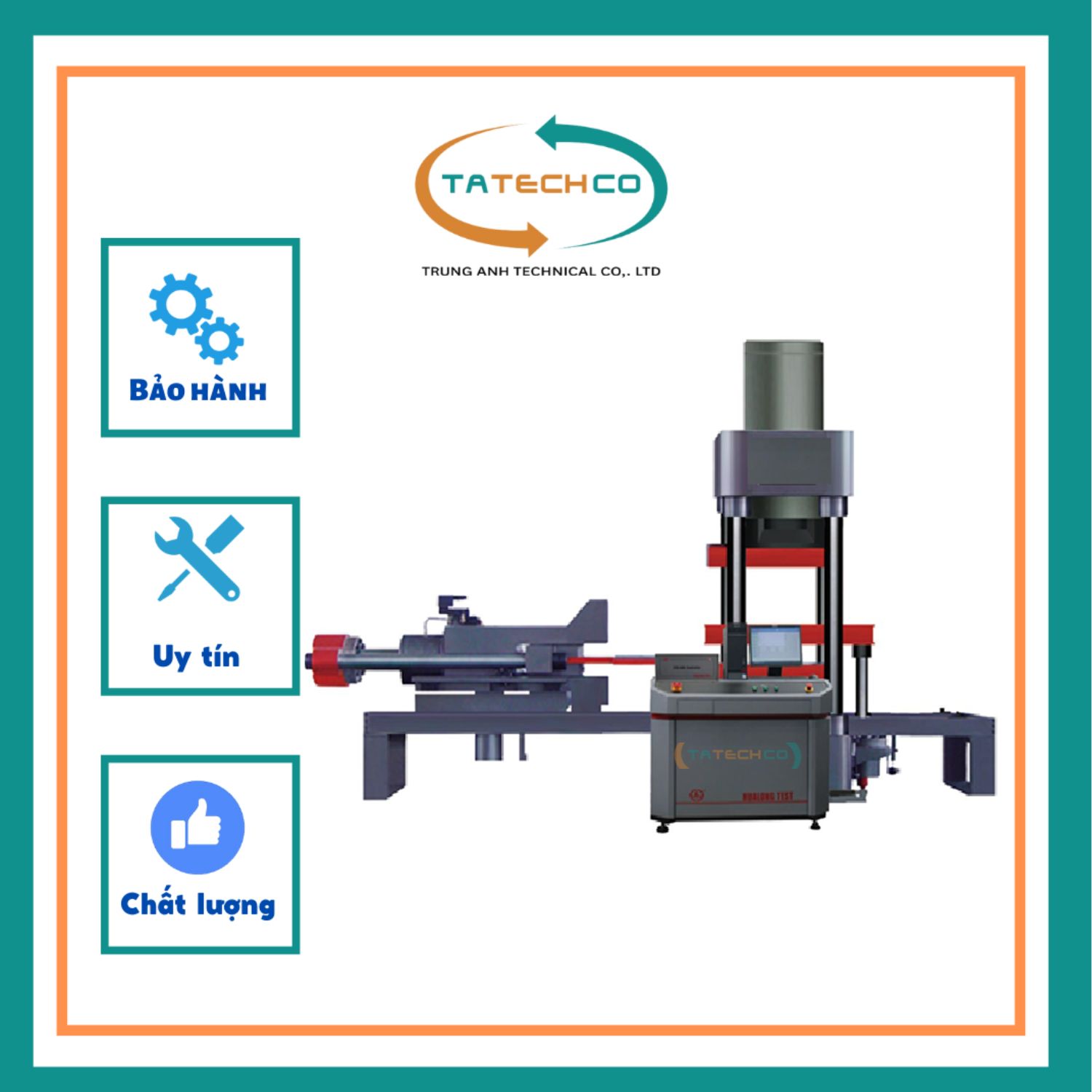

MÁY THỬ NÉN – CẮT,  THUỶ LƯC ĐIỀU KHIỂN BẰNG MÁY TÍNH

 Model: YJW-50000

Máy thử nén cắt thủy lực điện tử điều khiển bằng máy vi tính YJW-50000 là thiết bị thử nghiệm vật liệu có độ chính xác cao. Lý tưởng để thử nghiệm nén hướng tâm trục của ổ trục, khả năng chịu cắt của ổ trục cao su tấm cầu và cường độ nén, mô đun đàn hồi nén, khả năng chịu liên kết cắt, lão hóa cắt, hệ số ma sát, tính chất góc, mô đun đàn hồi của bê tông và hiệu suất nén của nhiều loại vật liệu khác nhau.

I. THÔNG SỐ KỸ THUẬT CHÍNH

1. Khung chính - Thử nén:
- Không gian thử nghiệm tối đa: 1200mm
- Khoảng cách cột (X/Y): 2100mm / 1500mm
- Xi lanh chính: Tải lớn nhất 50000kN
- Độ chính xác tải: ±1%
- Tốc độ piston: 0～30mm/phút (điều chỉnh)
- Hành trình tối đa của piston: 1200mm
- Kích thước bàn nén: 2000×2000×500mm
- Di chuyển bàn nén: bằng mô tơ
- Độ chính xác & phân giải dịch chuyển: ±1%, 0.003mm
- Kích thước tổng thể khung máy: 12000×3500×7500mm

2. Cụm thử nghiệm mô đun đàn hồi khi cắt:
- Lực cắt tối đa: 6000kN
- Độ chính xác: ±1%
- Tốc độ piston: 0-50mm/phút, Hành trình: 300mm

3. Cụm thử nghiệm chuyển vị góc:
- Lực tối đa: 2000kN, Hành trình: 200mm
- Độ chính xác: ±1%, Phân giải: 0.003mm

II. DANH SÁCH CẤU HÌNH HỆ THỐNG

1. Thân máy chính 50000kN - 1 bộ ()
- Bao gồm khung, bàn ép, xi lanh, cảm biến tải, sensor biến dạng...
- Tấm ma sát, bảng phản chiếu, cảm biến dịch chuyển

2. Thiết bị cắt ngang 6000kN - 1 bộ
- Cảm biến, xi lanh, kết cấu điều chỉnh thủy lực ngang

3. Cụm chuyển vị góc 2000kN - 1 bộ

4. Bộ phận đưa mẫu vào thử - 1 bộ (gồm đường ray, động cơ, 4 xi lanh)

5. Hệ thống thủy lực:
- Bồn dầu, bơm dầu (Đức), van servo (Ý), mô-đun điều khiển áp lực

6. Tủ điều khiển – 1 bộ:
- Bộ điều khiển CTS-600 (4 cụm), hệ kéo, bộ thu thập biến dạng 10 kênh

7. Máy tính Lenovo – 1 bộ (LCD 19”, bộ xử lý kép)

8. Máy in laser HP A4 – 1 chiếc

9. Bộ dụng cụ kỹ thuật: tua vít, lục giác, cờ lê

10. Tài liệu giao hàng gồm:
- Phần mềm kiểm tra chuyên dụng, hướng dẫn sử dụng, sơ đồ điện, đĩa CD
