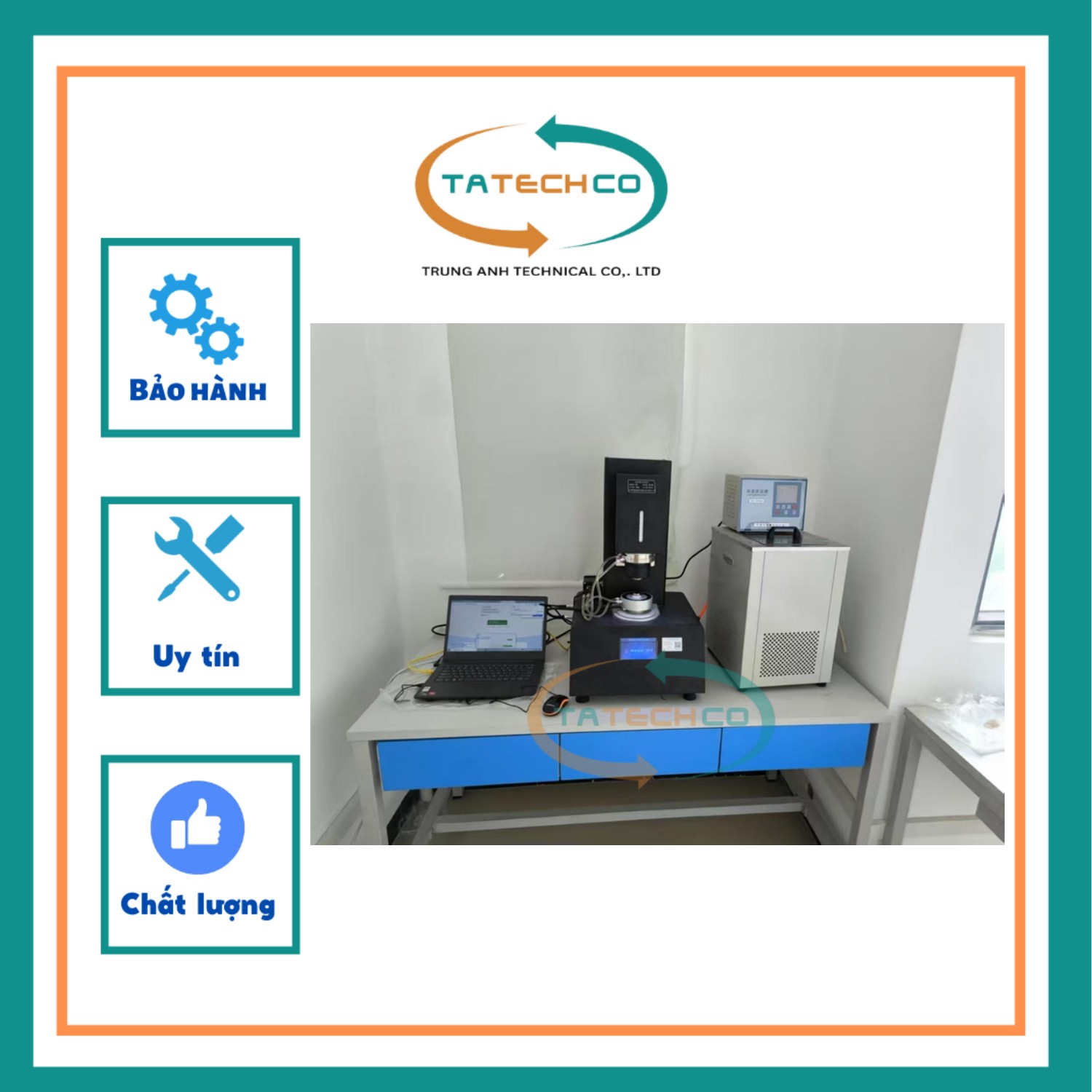

MÁY ĐO ĐỘ CẮT ĐỘNG LƯU BIẾN DSR

MÁY ĐO ĐỘ CẮT ĐỘNG LƯU BIẾN DSR

Xuất xứ: Trung Quốc

1. Giới thiệu sản phẩm

Máy đo độ cắt động lưu biến được sử dụng để nghiên cứu các tính chất lưu biến của nhựa đường và để thử nghiệm các tính chất cơ học của chất kết dính nhựa đường trong các điều kiện thời gian, tải trọng và khí hậu khác nhau. Ví dụ, có thể sử dụng để đo cấp phối và độ nhớt của nhựa đường theo SHRP (Chương trình nghiên cứu chiến lược đường bộ Hoa Kỳ), và có thể sử dụng để đo nhựa đường nền, nhựa đường biến tính bằng polyme, nhựa đường biến tính bằng bột cao su và nhựa đường già sau khi lão hóa áp suất và xử lý bằng lò quay màng. Mô đun cắt động và góc pha của nhựa đường được đo để đánh giá các tính chất nhớt (không thể phục hồi) và đàn hồi (có thể phục hồi) của nhựa đường đã và chưa lão hóa trong phạm vi nhiệt độ từ 5-85°C, và để dự đoán khả năng chống lún, tối ưu hóa các tính chất nhiệt, tính chất lão hóa và tính chất nứt do mỏi. So với các phương pháp phân loại độ nhớt và độ thâm nhập, đặc biệt đối với chất kết dính nhựa đường có độ đàn hồi cao, phương pháp lưu biến kế cắt động (DSR) có thể mô tả toàn diện hơn hiệu suất của vật liệu nhựa đường và khả năng ứng dụng của chúng trong các điều kiện ứng dụng khác nhau.

Máy đo độ cắt động lưu biến DSR dựa trên các tiêu chuẩn và thông số kỹ thuật có liên quan như JTG E20-2011 T0628, ASTM P246, AASHTO T315-09, v.v. Máy tích hợp công nghệ cơ điện có độ chính xác cao, cung cấp độ chính xác cực cao về biến dạng, tốc độ biến dạng, kiểm soát ứng suất và lực pháp tuyến, đồng thời có thể triển khai các quy trình vận hành tiêu chuẩn để thử nghiệm nhựa đường tiêu chuẩn.

2. Tính năng sản phẩm:

2.1. Công nghệ động cơ servo quán tính cực thấp

   2.1.1 Định vị trơn tru và điều chỉnh tốc độ truyền động đạt được thông qua mô-men xoắn không răng

   2.1.2 Thiết kế động cơ cốc rỗng quán tính cực thấp, mô-men xoắn và phản ứng tốc độ nhanh, cùng đặc tính động tuyệt vời

   2.1.3 Nó có thể cung cấp mô-men xoắn và công suất cực cao so với kích thước và trọng lượng của chính động cơ

   2.1.4 Duy trì mối quan hệ tuyến tính tuyệt đối giữa dòng điện và mô-men xoắn, điện áp và tốc độ

2.2. Hệ thống đo cảm biến có độ chính xác cực cao

   2.2.1 Bộ mã hóa quang học, có độ phân giải 10-4rad, đo chính xác độ dịch chuyển góc quay và vận tốc góc

   2.2.2 Thiết kế cảm biến lực pháp tuyến có độ nhạy cực cao, phản ứng tức thời nhanh, có khả năng đo và kiểm soát lực pháp tuyến chính xác

   2.2.3 Thiết kế cảm biến mô-men xoắn có độ nhạy cực cao, có khả năng đo chính xác mô-men xoắn của rô-to

   2.2.4 Hệ thống lưới có độ chính xác cực cao đo và kiểm soát chính xác vị trí chạy theo chiều dọc, với độ phân giải khe hở là 0,1μm

2.3 Bộ điều khiển nhiệt độ

   2.3.1 Cả đồ gá trên và dưới đều sử dụng các thành phần kiểm soát nhiệt độ Peltier và các cảm biến nhiệt độ độ phân giải cao được nhúng để đảm bảo kiểm soát nhiệt độ mẫu nhanh chóng và chính xác

   2.3.2 Thiết kế cắm điện một bước cho nguồn điện, kết nối liên lạc và kết nối lưu động, nhanh chóng, tiện lợi và an toàn

2.5 Phần mềm thông minh

  2.5.1 Giao diện thân thiện đảm bảo hoạt động đo lưu biến tối ưu

  2.5.2 Bao gồm tất cả các thiết lập về đồ gá, nhiệt độ, thử nghiệm và các thông số khác cần thiết cho thử nghiệm DSR

  2.5.3 Hiển thị các đường cong thời gian thực của trạng thái dao động, mô men xoắn và lực pháp tuyến, chồng chất tương đương thời gian-nhiệt độ (TTS) và tạo các đường cong tham số mô đun lưu biến

3. Thông số kỹ thuật chính:

1. Phạm vi tốc độ: 0.01-2850 vòng/phút

2. Phạm vi vận tốc góc: 0,01-300rad/s

3. Độ phân giải góc lệch: 10-4rad

4. Tần số dao động: 0.1-10Hz

5. Phạm vi mô-men xoắn: 0,001-200mNm

6. Độ phân giải mô-men xoắn: 0,001mNm

7. Phạm vi lực thông thường: 0,01-50N

8. Độ phân giải lực pháp tuyến: 1mN

9. Phương pháp kiểm soát: ứng suất/biến dạng

10. Phạm vi nhiệt độ: 5-85℃

11. Độ phân giải nhiệt độ: 0,01℃

12. Độ chính xác kiểm soát nhiệt độ: ±0,1℃

13. Hệ thống đo lường: 1 cặp bảng thử nghiệm 25mm và 1 cặp bảng thử nghiệm 8mm

14. Vòng bi: Vòng bi đẩy từ tính bằng cacbon xốp.
