MÁY ĐO ĐẶC TÍNH LƯU BIẾN CỦA NHỰA ĐƯỜNG (DSR)

MÁY ĐO ĐẶC TÍNH LƯU BIẾN CỦA NHỰA ĐƯỜNG (DSR)

Xuất xứ: Trung Quốc

I. Giới thiệu sản phẩm

Máy đo này được sử dụng để nghiên cứu các đặc tính lưu biến của nhựa đường, kiểm tra các đặc tính cơ học của chất kết dính nhựa đường theo thời gian, dưới điều kiện tải trọng và trong các điều kiện khí hậu khác nhau. Ví dụ bao gồm phép đo cấp phối và độ nhớt của SHRP (Chương trình Nghiên cứu Đường cao tốc Chiến lược). Chúng có thể được sử dụng để đo nhựa đường nền, nhựa đường biến tính polymer, nhựa đường biến tính cao su vụn, và nhựa đường lão hóa sau khi lão hóa áp suất và xử lý lò quay màng. Bằng cách đo mô đun cắt động và góc pha của nhựa đường, các đặc tính nhớt (không thể phục hồi) và đàn hồi (có thể phục hồi) của nhựa đường đã lão hóa và chưa lão hóa trong phạm vi nhiệt độ từ 5-85°C được đánh giá, cho phép dự đoán khả năng chống lún, hiệu suất nhiệt tối ưu, hiệu suất lão hóa và nứt mỏi. So với các phương pháp phân loại độ nhớt và độ thấm, đặc biệt đối với chất kết dính nhựa đường có độ đàn hồi cao, phương pháp lưu biến kế cắt động (DSR) cung cấp đặc tính toàn diện hơn về hiệu suất và tính phù hợp của vật liệu nhựa đường cho các điều kiện ứng dụng khác nhau.

Máy tuân thủ các tiêu chuẩn và thông số kỹ thuật liên quan như JTG E20-2011 T0628, ASTM P246 và AASHTO T315-09. Thiết bị tích hợp công nghệ cơ điện tiên tiến để cung cấp độ chính xác cực cao về biến dạng, tốc độ biến dạng, kiểm soát ứng suất và lực pháp tuyến, cho phép chuẩn hóa các quy trình vận hành để thử nghiệm nhựa đường chuẩn hóa.

II. Tính năng sản phẩm:

1. Công nghệ động cơ servo quán tính cực thấp

1.1 Định vị mượt mà và điều chỉnh tốc độ truyền động thông qua mô-men xoắn không răng

1.2 Thiết kế động cơ không lõi quán tính cực thấp mang lại phản ứng mô-men xoắn và tốc độ nhanh cùng các đặc tính động lực học tuyệt vời

1.3 Cung cấp mô-men xoắn và công suất cực cao so với kích thước và trọng lượng của động cơ

1.4 Duy trì mối quan hệ tuyến tính tuyệt đối giữa dòng điện và mô-men xoắn, điện áp và tốc độ

2. Hệ thống đo lường cảm biến độ chính xác cực cao

2.1 Bộ mã hóa quang học với độ phân giải 10-4 rad, đo chính xác độ dịch chuyển góc quay và vận tốc góc

2.2 Thiết kế cảm biến lực pháp tuyến độ nhạy cực cao với phản ứng tức thời nhanh, cho phép đo lường và kiểm soát chính xác lực pháp tuyến

2.3 Thiết kế cảm biến mô-men xoắn độ nhạy cực cao cho phép đo lường chính xác mô-men xoắn rotor

2.4 Hệ thống lưới độ chính xác cực cao đo lường và kiểm soát chính xác vị trí vận hành theo phương thẳng đứng, với độ phân giải khe hở 0,1 μm

3 Bộ điều khiển nhiệt độ

3.1 Cả bộ gá trên và dưới đều sử dụng các bộ phận điều khiển nhiệt độ Peltier và cảm biến nhiệt độ độ phân giải cao tích hợp để đảm bảo kiểm soát nhiệt độ mẫu nhanh chóng và chính xác.

3.2 Các kết nối nguồn, truyền thông và chất lỏng sử dụng thiết kế cắm một bước để vận hành nhanh chóng, thuận tiện và an toàn.

4 Thiết kế tích hợp

Máy chủ thử nghiệm sử dụng thiết kế tích hợp cho cơ khí, nguồn điện, điều khiển, truyền thông và hiển thị. Thiết bị có kích thước nhỏ gọn và khả năng tích hợp cao, đòi hỏi yêu cầu thiết kế, xử lý và lắp ráp cao.

5 Phần mềm thông minh

5.1 Giao diện thân thiện với người dùng đảm bảo hoạt động đo lưu biến tối ưu.

5.2 Bao gồm tất cả các cài đặt thiết bị, nhiệt độ và thông số thử nghiệm cần thiết cho thử nghiệm DSR.

5.3 Giảm thiểu ảnh hưởng của người vận hành.

5.4 Hiển thị các đường cong thời gian thực của trạng thái dao động, mô-men xoắn, lực pháp tuyến và chồng chập nhiệt độ-thời gian (TTS), tạo ra các đường cong thông số mô đun lưu biến.

III. Thông số kỹ thuật chính:

1. Dải tốc độ: 0,01-2850 vòng/phút

2. Dải vận tốc góc: 0,01-300 rad/giây

3. Độ phân giải góc lệch: 10-4 rad

4. Tần số dao động: 0,1-10 Hz

5. Dải mô-men xoắn: 0,001-200 mNm

6. Độ phân giải mô-men xoắn: 0,001 mNm

7. Dải lực pháp tuyến: 0,01-50 N

8. Độ phân giải lực pháp tuyến: 1 mN

9. Chế độ điều khiển: Ứng suất/Biến dạng

10. Dải nhiệt độ: 5-85°C

11. Độ phân giải nhiệt độ: 0,01°C

12. Độ chính xác điều khiển nhiệt độ: ±0,1°C

13. Hệ thống đo lường:

     Một cặp đĩa thử nghiệm 25 mm và một cặp đĩa thử nghiệm 8 mm

14. Vòng bi: Vòng bi đẩy từ cacbon xốp

IV. Cấu hình chính:

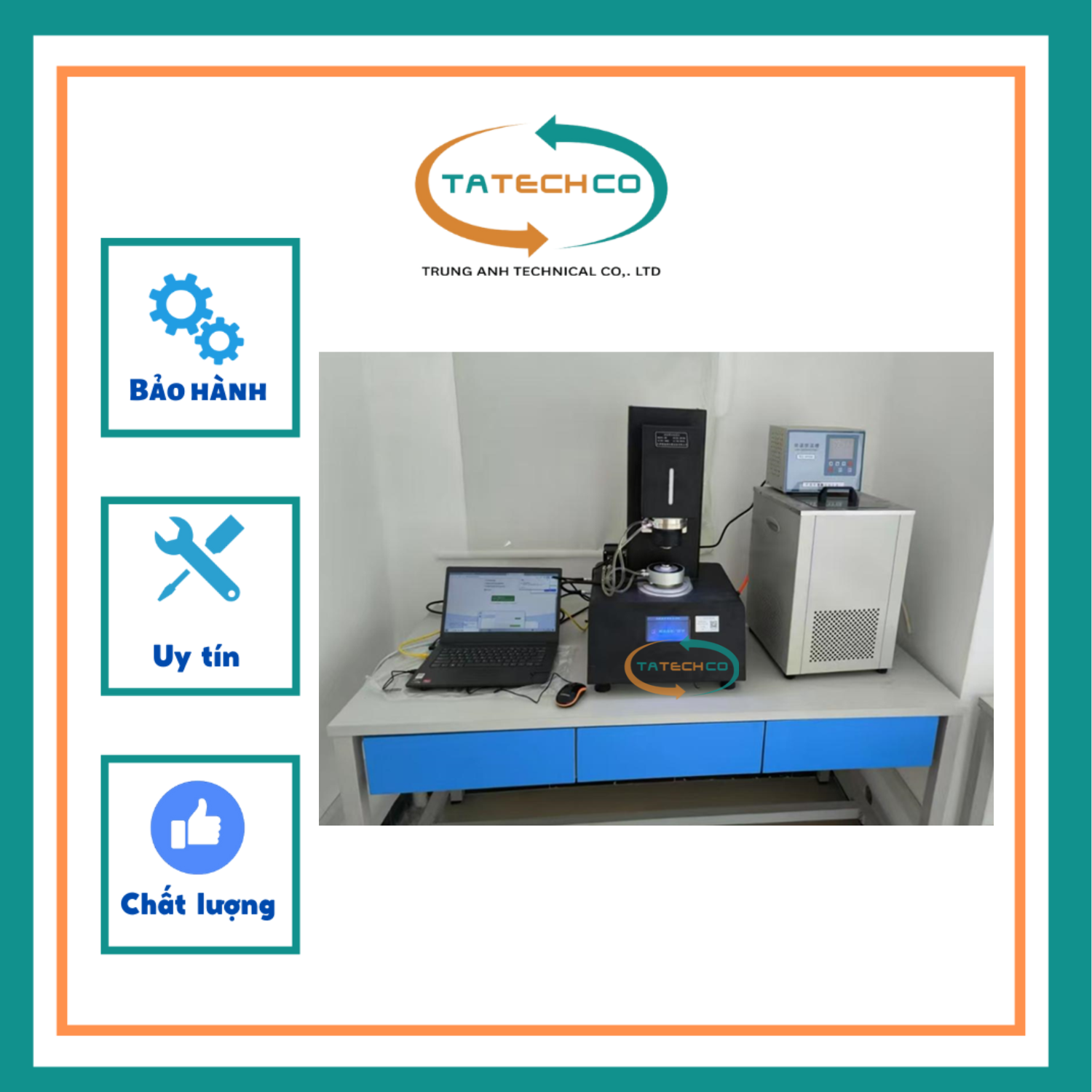

1. Máy chủ kiểm tra (DSR) (1 bộ)

2. Bộ gá kiểm tra (25mm và 8mm, mỗi loại một cặp)

3. Máy tính xách tay (1 bộ)

4. Cáp sạc (1 bộ)

5. Phần mềm kiểm tra DSR (1 bộ)

6. Bể nước (Bể nước thông minh nhiệt độ không đổi) (1 bộ)

7. Khuôn kiểm tra silicon (25mm và 8mm, mỗi loại một bộ)

8. Cờ lê tháo lắp bo mạch kiểm tra (2 cái)

9. Dụng cụ sửa chữa (1 bộ)

10. Ống nước làm mát, φ6mm
