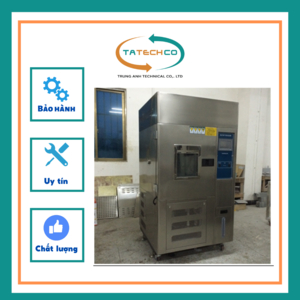

Tủ Xenon HYW-SN-150L (làm mát bằng không khí)

Buồng (Tủ )Xenon HYW-SN-150L (làm mát bằng không khí)

Buồng thử nghiệm hồ quang xenon sử dụng đèn hồ quang xenon  mô phỏng toàn bộ quang phổ ánh sáng mặt trời để tái tạo sóng ánh sáng hủy diệt tồn tại trong các môi trường khác nhau, có thể cung cấp mô phỏng môi trường tương ứng và các thử nghiệm tăng tốc cho nghiên cứu khoa học, phát triển sản phẩm và kiểm soát chất lượng. Buồng thử nghiệm hồ quang xenon có thể được sử dụng để chọn vật liệu mới, cải tiến vật liệu hiện có hoặc đánh giá những thay đổi về độ bền sau khi thay đổi thành phần vật liệu. Nó có thể mô phỏng tốt những thay đổi của vật liệu tiếp xúc với ánh sáng mặt trời trong các điều kiện môi trường khác nhau. Phù hợp với tiêu chuẩn: GB / T16585-1996; GB14522-93; GB / T16422,3-97; ASTM D2565

1. Tính năng sản phẩm:

◆ Đèn xenon toàn phổ.

 Nhiều hệ thống lọc để bạn lựa chọn.

 Chức năng phun nước.

 Kiểm soát độ ẩm tương đối.

 Hệ thống kiểm soát nhiệt độ không khí buồng thử nghiệm.

 Giá đỡ sản phẩm phẳng có hình dạng bất thường để dễ dàng đặt sản phẩm

 Đèn hồ quang Xenon nhập khẩu từ Hoa Kỳ.

◆ Dễ cài đặt, dễ sử dụng và về cơ bản không cần bảo trì định kỳ.

 Tuổi thọ của đèn hồ quang xenon phụ thuộc vào mức độ bức xạ được sử dụng, và tuổi thọ của đèn nói chung là 1600 giờ. Việc thay thế đèn nhanh chóng và dễ dàng, đồng thời các bộ lọc lâu dài đảm bảo duy trì phổ mong muốn.

 Đèn xenon công nghệ làm mát bằng không khí mới nhất giải quyết vấn đề tỷ lệ hỏng hóc cao của phương pháp làm mát bằng đèn xenon làm mát bằng nước.

2. Thông số kỹ thuật và thông số:

Kích thước buồng chứa:  W × D × H W500 × D600 × H500 mm

Kích thước ngoài: W × D × H khoảng 1050 × 1150 × 1900mm

Phạm vi nhiệt độ: 0 ℃ ～ 80 ℃

Độ lệch nhiệt độ: ± 2 ° C (không chiếu sáng)

Độ ẩm: 20 ～ 98% R.H

Độ lệch độ ẩm: ± 2,5% R.H (độ ẩm ≥75% R.H) ± 3% R.H (độ ẩm ≤75% R.H) (không chiếu sáng)

Loại nguồn sáng: đèn xenon hồ quang dài quang phổ dài được làm mát bằng không khí nhập khẩu (tuổi thọ trung bình khoảng 1600 giờ)

Thời gian mưa: 1 đến 9999 phút, có thể điều chỉnh

Chu kỳ mưa: 1 đến 9999 phút, khoảng thời gian (tắt) có thể điều chỉnh

Bước sóng quang phổ: 290nm ～ 800nm

Công suất đèn Xenon: 2, 1800W (tuổi thọ của mỗi đèn: 1600 giờ)

Dải bước sóng nguồn sáng: 290-800nm

Công suất sưởi: khoảng 4KW

Công suất tạo ẩm: khoảng 2KW

Bức xạ nguồn sáng (dải bức xạ của bước sóng):

            290 ~ 800nm: 100 ~ 600w / m2

            300 ~ 400nm: 10 ~ 60W / m2

            340nm: 0,3 ~ 1,1w / m2

            420nm: 20 ~ 120w / m2

Khoảng cách từ tâm hồ quang đến giá đỡ mẫu: 350 ～ 380mm

Thời gian chiếu sáng: quy định lập trình liên tục

Nhiệt độ bảng đen: 0 ℃ ~ 110 ℃ ± 3 ℃

Phương pháp làm mát: làm mát bằng không khí làm mát cơ học

Các thông số kỹ thuật chính của các sản phẩm trên được đo ở nhiệt độ phòng dưới 26 ° C, độ ẩm tương đối ≤85% R.H, và studio không tải, nhiệt độ và độ ẩm được đo sau hai giờ nhiệt độ và độ ẩm không đổi.

3. Hệ thống kiểm soát hoạt động nhiệt độ và độ ẩm:

Bộ điều khiển Cảm ứng toàn phần có thể lập trình được nhập khẩu 7 inch

Phạm vi cài đặt độ chính xác Độ chính xác: Nhiệt độ ± 0,1 ℃, Độ ẩm ± 2% R.H, Độ chính xác chỉ thị: Nhiệt độ ± 0,1 ℃, Độ ẩm ± 1% R.H

Cảm biến nhiệt độ và độ ẩm kháng bạch kim.PT100Ω / MV

Nhiệt độ bảng đen Nhiệt kế lưỡng kim bảng đen

Hệ thống cấp nước Cấp nước tạo ẩm sử dụng điều khiển tự động, làm mát bằng đèn xenon và nước tuần hoàn

Hệ thống tuần hoàn Động cơ điều hòa không khí chịu nhiệt độ và độ ồn thấp. Quạt ly tâm nhiều cánh

Hệ thống điều khiển chủ yếu bao gồm bảng điều khiển, bộ điều khiển trung tâm, các công tắc phím khác nhau, đèn báo trạng thái, thiết bị điện điều hành, v.v.

4. Phần kết cấu:

Buồng kiểm tra khí hậu đèn xenon bao gồm các bộ phận sau: thân buồng thử, hệ thống điều khiển, hệ thống làm lạnh / hút ẩm, hệ thống sưởi, hệ thống tạo ẩm, hệ thống ống dẫn khí, hệ thống mưa, hệ thống chiếu sáng, v.v.

Hộp kiểm tra thân:

 Hộp thử nghiệm này sử dụng cấu trúc tích hợp. Phần trên bên trái của hộp là phòng thu, phần trên bên phải là phòng điều khiển điện và phần dưới là bộ phận làm lạnh máy nén. Tủ điều khiển được đặt ở phía bên phải của hộp kiểm tra để vận hành dễ dàng.

 Thành bên trong của buồng thử được làm bằng tấm thép không gỉ SUS304 # quốc tế.

 Vật liệu cách nhiệt thân hộp được làm bằng bọt polyurethane và sợi thủy tinh siêu mịn, có tác dụng cách nhiệt tốt, bề mặt bên ngoài của hộp thử không bị đọng sương hoặc ngưng tụ hơi nước.

 Có rãnh thoát nước ngưng ở đáy hộp

 Khung cửa sử dụng dải đệm cao su silicone thân thiện với môi trường có thể chịu được nhiệt độ cao và thấp trong thời gian dài.

 Phía trước hộp có cửa sổ quan sát bằng kính, cửa sổ được dán màng bảo vệ để mắt không bị ảnh hưởng bởi tia đèn xenon.

Hộp bên ngoài:

 Hộp bên ngoài được tạo thành bằng máy công cụ CNC, và vỏ hộp được tạo thành bằng thép tấm cán nguội chất lượng cao, bề mặt được phun sơn tĩnh điện hoặc thép không gỉ hạt cát sau khi xử lý axit và phốt phát hóa;

Cửa và khóa cửa:

 Cửa hộp được làm kín bằng cao su silicone tinh chế hai lớp, do đó không có hiện tượng lão hóa và cứng trong điều kiện nhiệt độ cao và thấp, và hiệu suất niêm phong đáng tin cậy hơn;

 Hộp thử nghiệm là một cửa đơn (tay nắm cửa lắp sẵn), với tay cầm không phản ứng;

 Trên cửa hộp có cửa sổ quan sát và thiết bị chống sương giá;

Cửa sổ quan sát:

 Kích thước: 25 cm W × 30 cm H;

 Cửa sổ quan sát bằng kính cách nhiệt chống bức xạ;



5. Phần điều khiển điện của Tủ thử nghiệm:

 Phần này là phần cốt lõi của hộp thử nghiệm;

 Công tắc chính của nguồn điện là công tắc áp suất không khí, điều khiển phần mạch tổng thể;

 Các biện pháp bảo vệ an toàn cho phần điều khiển điện: Khi hệ thống điều khiển phát hiện hoạt động của các thiết bị bảo vệ sau (hàng đơn), nó có thể tự động cắt toàn bộ hệ thống máy và đưa ra cảnh báo;

 Bảo vệ quá nhiệt cho studio;

 Bảo vệ mất pha và rò rỉ nguồn;

 Bảo vệ quá dòng động cơ quạt gió;

 Bảo vệ quá áp / quá tải tủ lạnh;

 Bảo vệ ngắn mạch / quá tải của máy sưởi và máy tạo ẩm;

 Bảo vệ thổi cầu chì;

 Bảo vệ quá nhiệt của đèn

6. Phần làm việc của Tủ thử nghiệm:

Phần ngưng tụ máy nén:

 Hệ thống lạnh: Cốt lõi của hệ thống lạnh là máy nén, trong giải pháp này, chúng tôi sử dụng máy nén kín Taikang của Pháp để đảm bảo yêu cầu làm mát của studio.

 Thiết kế hệ thống lạnh sử dụng công nghệ điều tiết năng lượng. Một phương pháp xử lý hiệu quả không chỉ đảm bảo hoạt động bình thường của bộ phận lạnh mà còn điều chỉnh được mức tiêu thụ năng lượng và công suất lạnh của hệ thống lạnh, do đó chi phí vận hành của hệ thống lạnh hệ thống có thể được giảm bớt. Tỷ lệ hỏng hóc được giảm xuống trạng thái kinh tế hơn

6. Phần làm việc của hộp thử nghiệm:

Phần ngưng tụ máy nén:

 Hệ thống lạnh: Cốt lõi của hệ thống lạnh là máy nén, trong giải pháp này, chúng tôi sử dụng máy nén kín Taikang của Pháp để đảm bảo yêu cầu làm mát của studio.

 Thiết kế hệ thống lạnh sử dụng công nghệ điều tiết năng lượng. Một phương pháp xử lý hiệu quả không chỉ đảm bảo hoạt động bình thường của bộ phận lạnh mà còn điều chỉnh được mức tiêu thụ năng lượng và công suất lạnh của hệ thống lạnh, do đó chi phí vận hành của hệ thống lạnh hệ thống có thể được giảm bớt. Tỷ lệ hỏng hóc được giảm xuống trạng thái kinh tế hơn

 Dàn bay hơi lạnh: Dàn bay hơi nằm trong lớp giữa của ống dẫn khí ở một đầu của hộp thử nghiệm và được thông gió cưỡng bức bằng động cơ quạt gió để nhanh chóng trao đổi nhiệt.

 Phương pháp làm mát hệ thống lạnh: làm mát bằng gió cưỡng bức;

Chất làm lạnh: R404a; (chất làm lạnh thân thiện với môi trường)



Phần sưởi ấm:

 Phương pháp gia nhiệt: gia nhiệt trực tiếp trong buồng thử nghiệm;

 Sử dụng ống gia nhiệt kiểu vây bằng thép không gỉ cấp quân sự, tốc độ gia nhiệt ổn định, có thể giữ cho nhiệt độ bên trong hộp không thay đổi mạnh. Nó có ưu điểm là chống ăn mòn, chịu nhiệt độ cao và thấp, không rò rỉ và dễ dàng lắp đặt;

Sử dụng điều khiển đầu ra SSR (solid state relay), nó có ưu điểm là không gây tiếng ồn, hoạt động đáng tin cậy, tuổi thọ cao, khả năng chống nhiễu mạnh, tốc độ chuyển mạch nhanh, nhiễu bên ngoài nhỏ, và sử dụng thuận tiện;

Hệ thống mưa:

 Hệ thống vòi sen có cấu tạo chủ yếu là đầu phun, nguồn cấp nước và đường ống nối.

Hệ thống chiếu sáng:

 Hệ thống chiếu sáng chủ yếu bao gồm ống đèn xenon, chụp đèn, cò đèn xenon và các thiết bị điều khiển khác nhau. Việc bù năng lượng của đèn xenon được thực hiện bằng cách điều chỉnh khoảng cách của giá mẫu và điều chỉnh điện áp và dòng điện.

Hệ thống ống gió:

 Hệ thống ống dẫn khí được đặt trong lớp xen kẽ ở phía sau hộp thử nghiệm, trong đó máy sưởi, cánh quạt, thiết bị bay hơi, cảm biến lấy mẫu nhiệt độ PT100 và các thiết bị khác được phân phối. Khi quạt quay với tốc độ cao, không khí trong phòng làm việc được hút vào ống gió từ phần dưới, đồng thời nhiệt lượng do bộ gia nhiệt tạo ra và khả năng làm mát của dàn bay hơi được hòa trộn hoàn toàn trong ống gió và được thổi ra từ phía trên và quá trình trao đổi nhiệt với mẫu được thực hiện trong phòng làm việc. Không khí sau khi được hút vào ống dẫn khí để trộn; tuần hoàn lặp lại để đạt được yêu cầu nhiệt độ mục tiêu, đồng thời đảm bảo chỉ số nhiệt độ và độ ẩm cao hơn trong buồng thử nghiệm.

Hệ thống làm lạnh / hút ẩm:

 Sử dụng máy nén lạnh công nghiệp khép kín hoàn toàn "Taikang" nổi tiếng thế giới của Pháp. Chủ yếu được sử dụng để giữ nhiệt độ không đổi trong phòng làm việc và giảm độ ẩm trong phòng làm việc

Phần tạo ẩm:

 Máy tạo hơi nước: làm bốc hơi nước để tạo ra hơi nước theo yêu cầu của thiết bị.

 Kiểm soát mức nước: Công tắc mức chất lỏng kiểm soát mức nước và cung cấp tín hiệu để kiểm soát việc bổ sung nước và cảnh báo của máy tạo ẩm.

Phần lưu thông khí:

 Quạt và ống gió tuần hoàn tích hợp, sử dụng tủ lạnh hiệu suất cao và hệ thống điều tiết năng lượng, trao đổi nhiệt hiệu quả thông qua quạt hiệu suất cao, để đạt được mục đích thay đổi nhiệt độ, cải thiện luồng không khí và sưởi ấm bằng cách cải thiện luồng thổi khí Nhiệt Công suất trao đổi của bộ làm ẩm và bộ làm mát không khí có thể được điều chỉnh bằng phích cắm không khí có thể điều chỉnh ở cửa gió, do đó cải thiện đáng kể sự đồng nhất nhiệt độ và độ ẩm của buồng thử nghiệm;

7. Văn bản kèm: (1) Sách hướng dẫn vận hành, phiếu bảo hành. (

8. Điều kiện sử dụng thiết bị

                          a. Nhiệt độ môi trường: 5 ℃ ~ + 32 ℃;

                           b. Độ ẩm môi trường: ≤85%;

                           c. Yêu cầu công suất: khoảng 8KW; 220V ± 10% 50HZ







Bảng cấu hình chính:

TT	Tên bộ phận/ Xuất xứ	Nhãn hiệu
1	Bộ điều khiển nhiệt độ và độ ẩm Hàn Quốc	TIME950
2	Không. Pháp	Taikang
3	Chất làm lạnh	Hoa kỳ
4	Kính chống cháy nổ chân không Đài Loan	Zhuanfeng
5	Van điều chỉnh thiết bị bay hơi Đan Mạch	DANFFOSS
6	Van giãn nở Đan Mạch	DANFFOSS
7	Bộ lọc Van điện từ Đài Loan	Guanya
8	Van một chiều tải Đan Mạch	DANFFOSS
9	Bộ tách dầu Ý	CASTEL
10	Thiết bị bay hơi Nhật Bản	Shuangling Sunrise
11	Rơ le nhiệt Hàn Quốc	LG
12	rơ le thời gian Rơ le AC CKC
13	Công tắc nguồn chính Nhật Bản	Fuji
14	Công tắc tiếp điểm Đài Loan	Tiande
15	Động cơ	TECO
16	Cảm biến nhiệt độ và độ ẩm Hà Lan	VAISALA
17	Máy sưởi Đài Loan Dụng cụ
18	Máy lọc nước tinh khiết thẩm thấu ngược Chất liệu bên trong (thép không gỉ)	Okura
19	Vật liệu cách nhiệt Nhật Bản	Okura
38	Máy bơm nước  Sprinkler China	Lingxiao
20	Van điều khiển lưu lượng chất làm lạnh Hoa Kỳ	Honeywell
21	Tay cầm phẳng Nhật Bản Dachang
22	Bình ngưng tụ Đài Loan Gaoli
23	Bảo vệ quá nhiệt Hàn Quốc	TOS
24	bóng đèn chống cháy nổ Philips Hà Lan
25	S. S. R Đài Loan nổi tiếng
26	Đan Mạch DANFFOSS
27	Bộ điều khiển áp suất Đan Mạch	DANFFOSS
28	Ống chống sốc USA
29	Bộ điều khiển áp suất dầu Đan Mạch	DANFFOSS
30	Công tắc tơ điện xoay chiều
31	Rơ le AC CKC Nhật Bản Omron
32	Rơ le AC CKC Nhật Bản Omron
33	Rơ le trạng thái rắn Đài Loan
34	Bộ bảo vệ đốt khô
35	Van điều chỉnh áp suất nước Đài Loan	Zhiding
36	Bánh xe gió Đài Loan Thương Vũ
37	RO Nhật Bản Đài Loan Huo Zhong (tùy chọn)
38	Đèn xenon Okura	American Atlas
39	Turntable Motor Japan Panasonic
