I. Giới thiệu thiết bị

Thiết bị cắt cánh trong phòng là thiết bị dùng để xác định cường độ cắt không thoát nước của đất mềm hoặc đất sét nhạy cảm, cũng như kiểm tra giá trị lực cản thẩm thấu của đất trong phòng thí nghiệm. Thiết bị này có thể đo cường độ không thoát nước của mẫu đất nguyên trạng ở các độ sâu khác nhau, cũng như độ nhạy và cường độ lực cản thẩm thấu theo độ sâu bằng thử nghiệm quay của cắt cánh và lực cản thẩm thấu

II. Các thông số kỹ thuật chính

1. Kích thước cánh cắt: Φ16mm×h32mm,  Φ25.4mm×h25.4mm, Φ25.4mm×h50.8mm, Φ38.1×h76.2mm (có thể tùy chỉnh kích thước);
2. Tốc độ cắt: 1～720°/phút, có thể điều chỉnh vô cấp;
3. Góc cắt: 1-720°, có thể điều chỉnh;
4. Tốc độ thẩm thấu: 1-200mm/phút, điều chỉnh vô cấp;
5. Cảm biến mô men xoắn: 0-5N·m, độ chính xác 0.5%F.S (tùy chỉnh được);
6. Cảm biến lực cản thẩm thấu: 0-100N, độ chính xác 0.5%F.S (tùy chỉnh được);
7. Màn hình cảm ứng HD 7.0 inch, độ phân giải 800*480, điều khiển và hiển thị dữ liệu thực nghiệm theo thời gian thực, có thể hoạt động độc lập;
8. Đồ thị thử nghiệm cắt cánh: hiển thị thời gian thực (góc và cường độ cắt), có thể xem lại ;
9. Đồ thị thử nghiệm lực cản thẩm thấu: hiển thị thời gian thực (độ sâu thẩm thấu và lực cản), có thể xem lại .

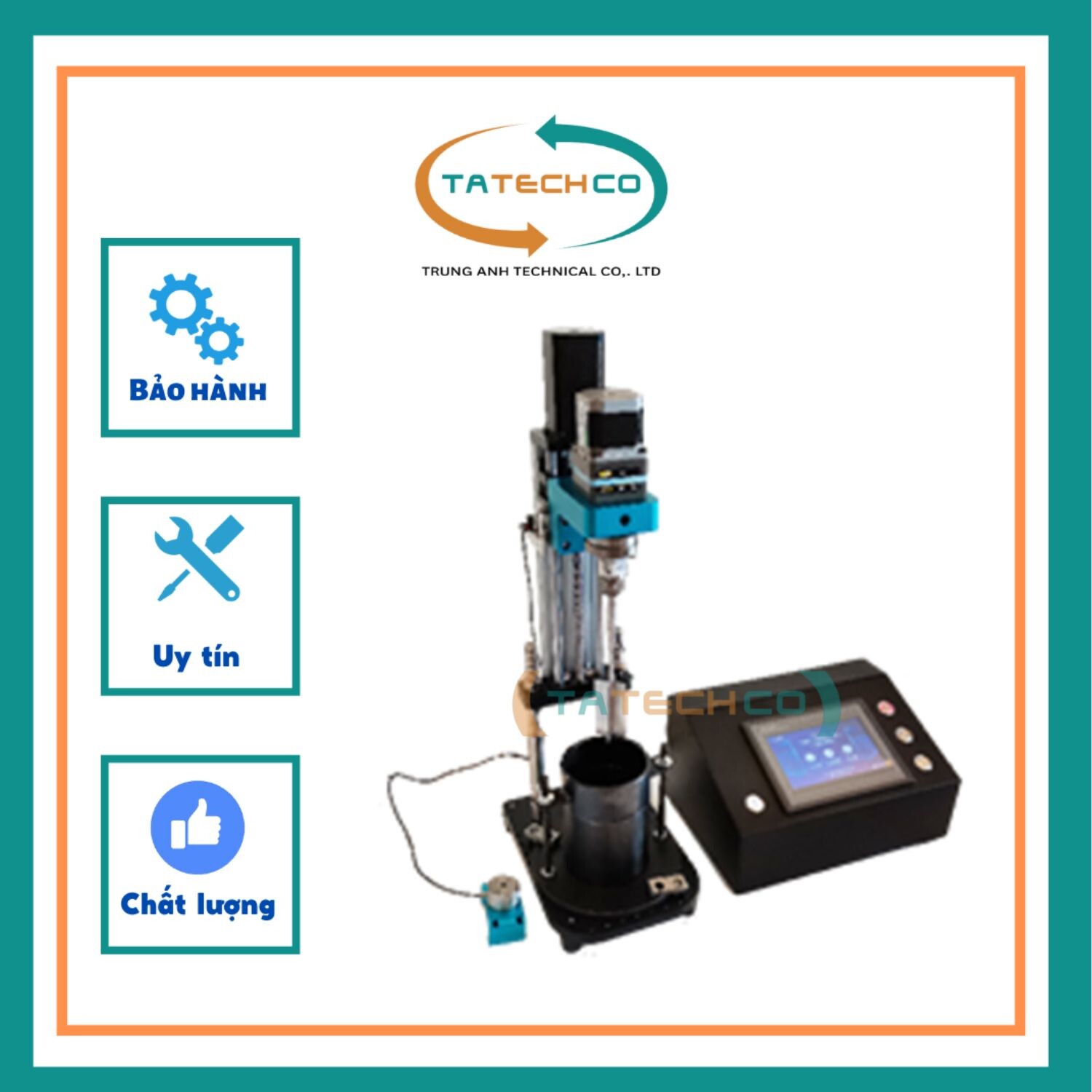

III. Cấu tạo

1. Thùng chứa mẫu
2. Thân máy: gồm công tắc nguồn, các nút dừng, khởi động, đặt lại, màn hình cảm ứng, ổ cắm nguồn và ổ cắm cảm biến;
3. Bộ truyền động: gồm khung máy, bộ phận nâng, động cơ nâng, động cơ quay, khớp nối, cùng với cánh xoay và thanh thẩm thấu;
4. Cảm biến: cảm biến mô men xoắn và cảm biến lực cản thẩm thấu.
