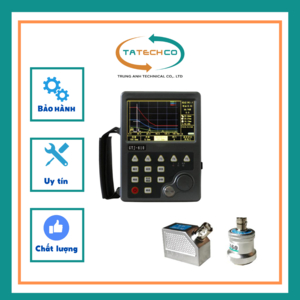

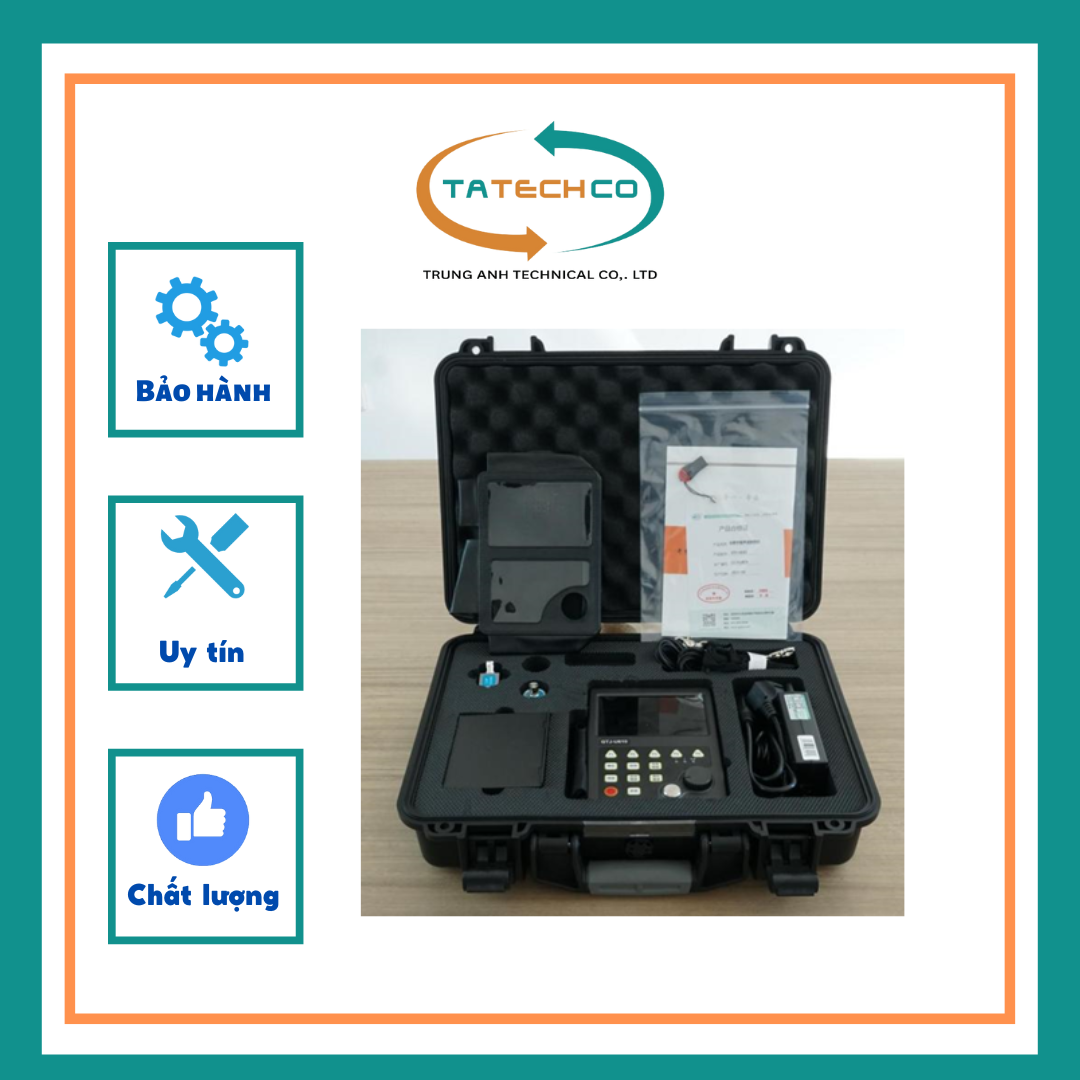

Máy siêu âm khuyết tật kim loại kỹ thuật số GTJ-U610

Máy siêu âm khuyết tật kim loại kỹ thuật số GTJ-U610

Mô tả

Máy siêu âm dò khuyết tật kim loại kỹ thuật số sê-ri GTJ-U600 có thể phát hiện nhanh chóng, không phá hủy và chính xác các khuyết tật khác nhau (vết nứt, tạp chất, lỗ rỗ, v.v.) bên trong phôi. Sản phẩm này có thiết kế độc đáo, dễ vận hành, chắc chắn và bền bỉ. Sử dụng màn hình LCD đầy đủ tiếng Trung,có thể chuyển đổi sang tiếng Anh và màu sắc trung thực. Có thể lựa chọn các cách phối màu khác nhau tùy theo môi trường. Dưới ánh sáng ngoài trời mạnh, có thể điều chỉnh độ sáng của LCD. Thiết kế menu chính-phụ, được trang bị bánh xe con thoi kỹ thuật số, dễ vận hành, công nghệ hàng đầu. Nó được sử dụng rộng rãi trong hàng không vũ trụ, vận tải đường sắt, kết cấu thép xây dựng, bình chịu áp suất nồi hơi, v.v.. Nó là một công cụ chính xác chuyên nghiệp cần thiết để phát hiện khuyết tật, kiểm soát chất lượng, giám sát an toàn tại chỗ và đánh giá tuổi thọ trong đường sắt, đóng tàu, luyện kim, công nghiệp hóa chất, dầu khí và các ngành công nghiệp khác.

Đặc trưng

Thiết kế tối ưu hóa: kích thước nhỏ, trọng lượng nhẹ, kích thước tổng thể của máy là 180 × 130 × 40mm, bao gồm cả trọng lượng pin chỉ 0,75kg, rất thuận tiện khi vận hành và mang đi hiện trường;

Tích hợp các tiêu chuẩn công nghiệp trong và ngoài nước : thiết bị được tích hợp sẵn 11 bộ tiêu chuẩn quốc gia, tương thích với tiêu chuẩn Châu Âu EN12668-1:2010, thuận tiện để thiết lập các thông số đường cong DAC và AVG khác nhau;

Phát hiện lỗ hổng : nó có chức năng lọc kỹ thuật số và có thể chọn chính xác dải tần số, đặc biệt là khi kiểm tra các vật liệu thô như vật liệu đúc, nó có thể lọc tốt sự lộn xộn, thực hiện phân tích thông minh và làm cho các khuyết tật tinh vi trở nên vô hình;

Màn hình độ nét cao có thể được điều chỉnh theo ý muốn giao diện: màn hình rộng 5,0 inch (800 × 480) độ phân giải cao Màn hình TFT LCD màu trung thực, các kiểu giao diện khác nhau, chuyển đổi miễn phí giữa ngôn ngữ tiếng Trung và tiếng Anh:

Chức năng quay video : Nó có thể ghi lại quá trình phát hiện lỗ hổng trong toàn bộ quá trình, thực hiện phát lại dạng sóng, thực hiện quản lý và lưu trữ dữ liệu kỹ thuật số, đồng thời hỗ trợ mở rộng FT, có thể thực hiện lưu trữ khối lượng lớn dữ liệu phát hiện lỗ hổng;

Giao diện HDMI hỗ trợ sử dụng trong giảng dạy (GTJ-610 ): Thông qua giao diện HDMI có thể kết nối các thiết bị đa phương tiện như máy chiếu, thuận tiện cho việc giảng dạy và sử dụng trong các trường cao đẳng, viện nghiên cứu;

Thiết kế tiêu thụ ít năng lượng và hiệu suất đáng tin cậy: thiết kế tiết kiệm năng lượng, nó có thể hoạt động liên tục trong hơn 10 giờ và mô-đun pin lithium hiệu suất cao rất dễ tháo rời.

Một loạt các chức năng hoạt động phát hiện : chức năng bộ nhớ đỉnh, ghi động thời gian thực thông tin điểm cực đại của dạng sóng hiện tại, hiệu chuẩn dễ dàng và phát hiện lỗ hổng của thiết bị; chức năng tìm kiếm đỉnh, cổng có thể tự động tìm kiếm các đỉnh và thao tác phát hiện thuận tiện hơn; chức năng khuếch đại tự động, biên độ trong cổng có thể tự động đạt 80%; chức năng so sánh dạng sóng; chức năng mở rộng dạng sóng, chi tiết tiếng vang xem thời gian thực; chức năng tiếng vang, thực hiện phân tích nâng cao các loại lỗi

Chức năng hiệu chỉnh tự động : tự động hiệu chỉnh vận tốc âm thanh của vật liệu, độ trễ của đầu dò và giá trị K của đầu dò; tạo và ứng dụng đường cong DAC và AVG thuận tiện; tạo đường cong DAC được nhúng trong các tiêu chuẩn ASME, ASME III, JIS, EN1712, GB/T11345, NB/T47013.3 và các tiêu chuẩn trong và ngoài nước khác

Chức năng kiểm tra tự động : tự động kiểm tra hiệu suất của thiết bị, thuận tiện cho người dùng đo nhanh hiệu suất của các chỉ số quan trọng như tuyến tính ngang và tuyến tính dọc của thiết bị.

Công nghệ kích thích sóng vuông : Công nghệ kích thích sóng vuông tiên tiến có tỷ lệ thâm nhập và tỷ lệ tín hiệu trên tạp âm tuyệt vời để phát hiện các vật liệu có độ suy hao cao hoặc phôi gia công dày; có thể điều chỉnh độ rộng xung kích thích, điện áp kích thích và khả năng chống giảm chấn cho phép độ phân giải cao trong việc phát hiện các phôi gia công mỏng và vật liệu composite.

Giao diện tiếng Trung và tiếng Anh có thể được chuyển đổi tự do, giúp khách hàng nước ngoài sử dụng thuận tiện và nhanh chóng hơn.

Tiêu chuẩn áp dụng

● "Tiêu chuẩn kỹ thuật để kiểm tra kết cấu thép tại hiện trường"—GB/T 50621-2010

● "Phương pháp phân loại chất lượng và phát hiện khuyết tật bằng siêu âm kết cấu thép"—JG/T 203-2007

● "Quy trình phát hiện khuyết tật siêu âm thủ công và phân loại chất lượng mối hàn thép tàu"—CB/T3559-94

● "Dầu và khí tự nhiên Đường ống thép hàn đối đầu và phân loại chất lượng bằng siêu âm"—SY4065-1993

● "Kiểm tra không phá hủy Công nghệ kiểm tra siêu âm, mức độ kiểm tra và đánh giá đường hàn" GB/T11345-2013

● "Kiểm tra không phá hủy thiết bị áp suất Phần 3: Kiểm tra siêu âm" - JB/T4730.3-2016

● "Quy định kỹ thuật để kiểm tra siêu âm mối hàn đường ống"—DL/T 820-2002

● "Máy dò khuyết tật siêu âm"—JJG 746-2004

Các thông số kỹ thuật
