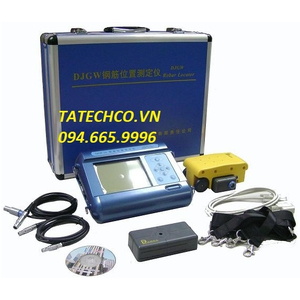

MÁY QUÉT ĐỊNH VỊ CỐT THÉP (MÁY SIÊU ÂM ĐỊNH VỊ CỐT THÉP TRONG BÊ TÔNG)

(2 đánh giá)

DJGW-2A

Trung Quốc

12 THÁNG

MÁY QUÉT ĐỊNH VỊ CỐT THÉP (MÁY SIÊU ÂM ĐỊNH VỊ CỐT THÉP TRONG BÊ TÔNG). Thiết bị DJGW-2A chủ yếu được sử dụng để kiểm tra chất lượng kết cấu bê tông; xác định vị trí thanh thép và đo độ dày và đường kính bảo vệ thanh cốt thép. Nó cũng có thể xác định vị trí vật liệu kim loại Vị trí liên quan đến vật liệu phi kim, chẳng hạn như cáp, ống nước trong tường và kim loại liên quan đến đường ống và gỗ. Theo tiêu chuẩn Mã chấp nhận chất lượng xây dựng của kết cấu bê tông GB 50204-2002

DJGW-2A MÁY QUÉT ĐỊNH VỊ CỐT THÉP

MAY SIEU AM DINH VI COT THEP

Thiết bị DJGW-2A chủ yếu được sử dụng để kiểm tra chất lượng kết cấu bê tông; xác định vị trí thanh thép và đo độ dày và đường kính bảo vệ thanh cốt thép. Nó cũng có thể xác định vị trí vật liệu kim loại Vị trí liên quan đến vật liệu phi kim, chẳng hạn như cáp, ống nước trong tường và kim loại liên quan đến đường ống và gỗ.

Theo tiêu chuẩn

Mã chấp nhận chất lượng xây dựng của kết cấu bê tông GB 50204-2002

Nguyên tắc làm việc

Phương pháp xung điện từ: Chống nhiễu siêu lực.

Sự chỉ rõ:

★ Hiển thị cảm ứng từ với chế độ Kỹ thuật số và Bắt chước (Bằng sáng chế của chúng tôi) và sử dụng cảm biến Đa tham số để tránh nhiễu của thanh liền kề khi thanh quá mức.

★ Độ dày lớp phủ và hiển thị video tín hiệu Rebar ở thời gian thực; khóa dữ liệu tối thiểu và lưu trữ, dễ dàng cho hoạt động.

★ Chế độ làm việc cao và thấp - hai phạm vi để xác nhận độ chính xác và độ sâu.

★ Áp dụng Quét lưới và Phần không có mặt; Tự động kiểm tra và ghi lại Khoảng cách giữa các thanh cốt thép; và hiển thị vị trí cốt thép trên bê tông trong thời gian thực.

★ Có thể kiểm tra độ chính xác cao và cốt thép chuyên sâu, phá vỡ quy tắc truyền thống:

Khoảng cách cốt thép so với độ dày lớp phủ ≥2: 1

★ Với ánh sáng đen cao, thậm chí có thể làm việc ở dưới lòng đất và hang động.

★ Xử lý dữ liệu lớn hơn và thử lại chức năng Dữ liệu hội thảo để hướng dẫn người dùng.

★ Phần mềm phân tích dữ liệu đặc biệt, vào PC để tạo báo cáo thử nghiệm tự động.

Chức năng chính Định vị vị trí thanh thép Vị trí và Đo độ dày thanh cốt thép và đường kính. Và cũng có chức năng khác:

SIEU AM DINH VI COT THEP BE TONGSIEU AM DUONG KINH COT THEP BE TONG





1. Với phương pháp kiểm tra Grid; hai hướng quét liên tục để hiển thị hình lưới.

2. Với Phương pháp kiểm tra Phần: một hướng quét liên tục để hiển thị hình Phần.

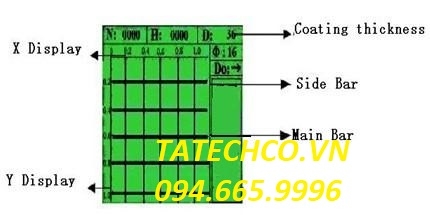

Con số vị trí cốt thép với Grid test Phương thức như đòn:

SIEU AM COT THEP BE TONGSIEU AM BE TONG COT THEP



Phương pháp lưới Hình kết quả

Nó có chức năng xử lý tuyệt vời với phần mềm đặc biệt, để hiển thị dữ liệu Phần và dữ liệu Lưới.

Phân tích điểm đơn                            Phân tích mục                                    Phân tích kiểu lưới

BANG PHAN TICH CÔT THEP BE TONGBANG PHAN TICH COT THEP BE TONG        BANG PHAN TICH BE TONG COT THEP



  • Đặc điểm kỹ thuật chính
  • Phạm vi φ6 —50mm 50mm ;
  • Độ chính xác của 6 67979mm , Lỗi ≤ ± 1mm ; 80 Thẻ119mm , Lỗi≤ ± 2 mm ; 120 Thẻ190mm, Lỗi≤ ± 4mm
  • Thanh Dia Độ chính xác Lỗi Lỗi≤ ± 1 (Kích thước là đúng)
  • Location Vị trí thanh chính xác Lỗi Lỗi≤ ± 3 mm
  • Kích thước LD Kích thước 124 × 80 mm) : Nguồn điện 9VDC 60 miếng Pin)
  • Nhiệt độ làm việc 10º Nam 40oC Hum Độ ẩm làm việc <90%
  • Trọng lượng 0,7kg Kích thước di động 220 × 180 × 80 mm
  • Quét lưới Phạm vi 10m × 10m

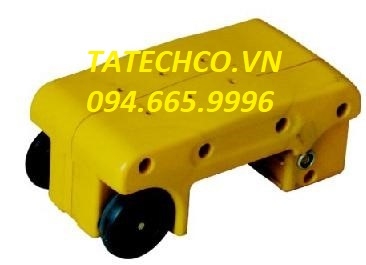

  • Đầu dò tiêu chuẩn 110 × 55 × 28 mm Dolly trên 135 × 75 × 53 mm

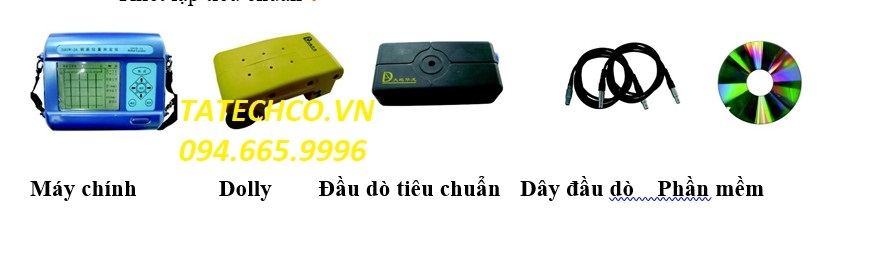

  •  Thiết lập tiêu chuẩn

PHU KIEN MAY SIEU AM COT THEP
