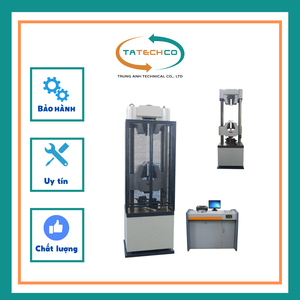

Máy kiểm tra sợi thép servo điện-thủy lực dòng GAW

Máy kiểm tra sợi thép servo điện-thủy lực dòng GAW

Công dụng chính và giới thiệu :

Nó chủ yếu được sử dụng để kiểm tra độ bền kéo, mô đun đàn hồi, độ giãn dài, Rp0.2 của sợi thép. Nó cũng có thể được sử dụng cho các thử nghiệm kéo, nén, uốn và cắt của các vật liệu kim loại khác nhau sau khi được trang bị cố định và cũng có thể được sử dụng như chất dẻo., thử nghiệm kéo hoặc nén, uốn, cắt vật liệu phi kim loại như bê tông và xi măng, đáp ứng đầy đủ thử nghiệm độ bền kéo GB / T 5224-2003 của sợi thép cho bê tông dự ứng lực, độ bền kéo ở nhiệt độ phòng GB / T228.1-2010 thử nghiệm vật liệu kim loại Thử kéo và thử uốn GB / T232-1999 của vật liệu kim loại (yêu cầu phải có đồ đạc liên quan).

Đặc trưng:

1. Xi lanh dầu thử nghiệm được đặt ở dưới cùng, sử dụng hai cột, hai vít và kết cấu khung không gian kép, có đặc điểm là độ cứng cao và ổn định tốt. Phương pháp kẹp là kẹp tự động thủy lực, đáng tin cậy và thuận tiện ;

2. Được trang bị lưới bảo vệ có độ bền cao để cách ly giữa không gian thử nghiệm và người vận hành, có thể đảm bảo hiệu quả sự an toàn của người vận hành;

3. Sử dụng công nghệ điều khiển bơm servo mới nhất, hệ thống có độ ồn thấp, khả năng chống ô nhiễm mạnh, và có thể hoạt động mà không hỏng hóc trong thời gian dài;

4. Sử dụng bộ khuếch đại độ chính xác cao và bộ chuyển đổi A / D độ chính xác cao 24 bit, mã nội bộ hiệu dụng là ± 200.000 và độ phân giải đo lực thử nghiệm là 1 / 200.000. Nếu sử dụng cảm biến tải có độ chính xác cao, nó có thể được đảm bảo trong phạm vi 0,4% của lực thử tối đa. Phép đo liên tục trong phạm vi 100% không bị phân loại và độ chính xác của phép đo tốt hơn mức 1;

5. Van servo tỷ lệ hiệu suất cao hoặc nhóm van kỹ thuật số được sử dụng làm bộ truyền động điều khiển, có khả năng chống ô nhiễm mạnh và có thể thực hiện hoạt động lâu dài mà không gặp sự cố;

6. Chiến lược điều khiển PID được sử dụng để thực hiện ba điều khiển vòng kín về tải, chuyển vị và biến dạng và có thể chuyển đổi giữa ba điều khiển một cách trơn tru , có thể nhận ra tốc độ tải không đổi, giữ tải, tải tốc độ không đổi, tốc độ không đổi sự dịch chuyển, và sự giữ chỗ dịch chuyển và các điều khiển khác.

7. Tiêu chuẩn thử nghiệm có thể dễ dàng thêm vào hoặc xóa bỏ, và các bước kiểm soát có thể được tự do chỉnh sửa tùy theo yêu cầu thử nghiệm;

8. Hiển thị đường cong thử nghiệm trong thời gian thực, tọa độ đường cong có thể được lựa chọn tự do, ba đường cong khác nhau có thể được hiển thị đồng thời trong cùng một giao diện, và đường cong thử nghiệm có thể được phóng to và hiển thị một phần;

9. Giao tiếp với PC thông qua giao diện truyền thông Ethernet, áp dụng cơ sở dữ liệu tiêu chuẩn để quản lý dữ liệu thử nghiệm và cung cấp giao diện dữ liệu mạng;

10. Thông qua biểu mẫu báo cáo EXCEL mở, người dùng có thể chọn định dạng báo cáo cài sẵn hoặc báo cáo tùy chỉnh;

11. Nó có thể tự động nhận được các thông số như lực lớn nhất, độ bền kéo, độ bền chảy, độ giãn dài không tỷ lệ, mô đun đàn hồi và độ giãn dài sau khi đứt, và có thể in ra một báo cáo thử nghiệm hoàn chỉnh;

Thông số kỹ thuật:

1. Phạm vi đo tải: 2% -100% FS, tương đương với 4 tệp. Nó có thể được mở rộng đến 0,4% -100% FS theo yêu cầu của người dùng, tương đương với 6 tệp;

2. Độ chính xác đo tải: mức 1, có thể chính xác đến mức 0,5 theo nhu cầu của người sử dụng;

3. Phạm vi đo biến dạng và độ chính xác: 1% -100% FS, cấp chính xác 0,5;

4. Độ phân giải dịch chuyển: 0,01mm;

5. Phạm vi điều chỉnh dịch chuyển không đổi: 0,5 mm / phút-50 mm / phút;

6. Đo biến dạng: chiều dài cữ đo độ giãn: 25, 50, 100 (mm) phạm vi: 2-25 (mm);

7. Giá trị lớn nhất cho phép của độ chính xác đo biến dạng: ± 0,5% FS;

8. Lực kiểm tra và kiểm soát tốc độ khác: (1—100%) FS / phút Phạm vi kiểm soát: 2% FS — 100% FS;

9. Kiểm soát tốc độ hằng số biến dạng: (1—100%) FS / phút Phạm vi kiểm soát: 2% FS — 100% FS;

10. Độ chính xác kiểm soát tốc độ kiểm tra: ± 2% giá trị cài đặt.
