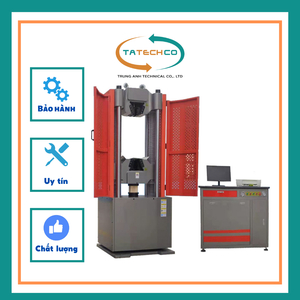

Máy kiểm tra đa năng servo điện thủy lực điều khiển bằng máy vi tính WAW 600E

Máy kiểm tra đa năng servo điện thủy lực điều khiển bằng máy vi tính

Model : WAW 600E – Tế Nam Trung Quốc

◆ Mô tả Sản phẩm:

Máy kiểm tra này là thiết bị quan trọng để kiểm tra các tính chất cơ học, độ bền cấu trúc của vật liệu. Theo các tiêu chuẩn tương ứng GB/T 16826-2008 ; GB/T 228-2010; GB/T 7314-2005 … có thể thực hiện các phép thử độ bền kéo, nén, uốn, cắt và các loại thử nghiệm khác trên vật liệu kim loại hoặc phi kim loại, và độ bền kéo, cường độ chảy, cường độ kéo dài không tỷ lệ quy định, mô đun đàn hồi, v.v. của các vật liệu được đo có thể thu được

Nó chủ yếu được sử dụng để kiểm tra độ bền kéo, nén, uốn và các tính chất cơ học khác của kim loại, phi kim loại, các bộ phận kết cấu, bê tông, gốm sứ và các vật liệu khác. Đo cường độ năng suất trên ReH, cường độ năng suất thấp hơn ReL, cường độ kéo dài không theo tỷ lệ được chỉ định Rp, cường độ kéo dài tổng được chỉ định Rt, cường độ kéo Rm, cường độ giãn dài dư được chỉ định Rr, mô đun đàn hồi E và các thông số hiệu suất khác.

◆ Ưu điểm kỹ thuật:

Máy được thiết kế và sản xuất theo tiêu chuẩn quốc gia GB/T 16826-2008 " Máy kiểm tra đa năng Servo điện thủy lực " . Nó bao gồm các phần: nguồn dầu servo, nguồn dầu mâm cặp, thiết bị điều khiển và đo lường kỹ thuật số đầy đủ, hộp điều khiển thủ công và hệ thống máy tính.

        Kết cấu máy chính: 6 cột(4 cột, 2 vít) chắc chắn

Động cơ chính áp dụng thiết kế có độ cứng cao,.

Hệ thống nguồn dầu sử dụng hệ thống điều chỉnh tốc độ tiết lưu thích ứng với tải, đã được thử nghiệm nhiều lần về khả năng điều áp và bảo vệ tải tối đa.

 Bộ điều khiển sử dụng một thế hệ mới của bộ điều khiển độc lập kỹ thuật số thông minh, hiệu suất cao mới.

Phần mềm đo lường và điều khiển sử dụng sự kết hợp của các thuật toán điều khiển và đo lường tiên tiến, có thể điều khiển chính xác toàn bộ quá trình thử nghiệm và đáp ứng đầy đủ các yêu cầu của phương pháp thử nghiệm vật liệu trong nước và quốc tế.

◆ Thông số kỹ thuật chính

1 Lực thử lớn nhất : 600kN ;

2.Phạm vi đo hiệu quả của lực kiểm tra : 1 %-100% FS;

3.Độ phân giải lực kiểm tra: 1/500000 toàn tỷ lệ (chỉ có 1 độ phân giải cho toàn tỷ lệ, không phân loại) ;

4.Độ chính xác đo lực kiểm tra : ± 0,5 % ;

5.Độ tuyến tính của cảm biến lực: 0,2%F;

6 Phạm vi đo chuyển vị: 0~250mm;

7 Độ phân giải phép đo dịch chuyển : 0,01 mm ;

8 Độ chính xác đo chuyển vị : ± 0,5 % ;

9 Phạm vi đo biến dạng: 1 %-100% FS;

10.Độ phân giải đo biến dạng: 0.0001mm ;

11.Độ chính xác đo biến dạng : ± 0,5 % ;

12.Khoảng cách lớn nhất giữa các mâm cặp duỗi: 800 mm ;

13 Không gian nén tối đa: 750 mm ;

14 Khoảng cách hiệu dụng giữa các cột : 520 mm ;

15, hành trình tối đa của piston: 250mm;

16.Dải tốc độ nạp piston : 0,5~ 80mm / phút ;

17 Tốc độ điều chỉnh chùm tia tối đa: khoảng 150 mm/phút ;

18.Dải tốc độ điều khiển dịch chuyển: 0,5～50mm/phút;

19.Độ chính xác điều khiển tốc độ điều khiển dịch chuyển: ±0,2%;

20.Đường kính kẹp mẫu tròn: Φ13-Φ26, Φ26-Φ40;

21.Đôh dày kẹp mẫu tấm : 0 - 15 mm ;

22. chiều rộng kẹp tối đa của tấm mẫu: 80mm;

23. Kích thước tấm trên và tấm dưới: Φ160 ;

24.Kích thước tổng thể của máy chủ: khoảng 900 × 830 × 2304mm ;

25.Kích thước nguồn dầu: 1100 × 800 × 1200 mm;

26.Trọng lượng: máy chính khoảng 2600kg, nguồn dầu khoảng 260kg;

27.Công suất tổng: 2,5KW;

28.Nguồn điện: hệ thống ba pha năm dây , 380V, 50HZ.

29.Môi trường hoạt động: không rung, nhiệt độ phòng (15-35°C), độ ẩm <70%.
