Bộ thí nghiệm thử khuyết tật mối hàn theo phương pháp từ tính - MT

Bộ thí nghiệm thử khuyết tật mối hàn theo phương pháp từ tính - MT

1 . Tổng quat

Máy dò khuyết tật bằng  từ tính dòng CJE là máy dò khuyết tật bằng từ tính cầm tay sử dụng gông từ để từ hóa phôi làm bằng vật liệu sắt từ. Nó có thể từ hóa các bộ phận khác nhau. Nó phù hợp cho mỏ dầu, đóng tàu, bộ phận động cơ đốt trong, mỏ than, máy móc, bộ phận tiêu chuẩn, vòi bơm dầu, sản xuất máy bay, bộ phận ô tô, xây dựng cầu, công nghiệp hóa chất, bình chịu áp lực lò hơi, đường sắt và các ngành công nghiệp khác Bề mặt và gần bề mặt khuyết tật do dập tắt, hàn, mỏi, v.v., chẳng hạn như phát hiện khuyết tật của liên kết, trục khuỷu, ổ trục, bu lông cường độ cao, lò xo, đồ rèn, phụ kiện đường ống hóa dầu, van, lưỡi, bánh răng, cuộn, xích neo và mối hàn có hình dạng phức tạp .

Máy dò khuyết tật bằng từ tính thu nhỏ dòng CJE  có thể tạo từ trường từ nguồn  AC, DC, AC và DC. Nguồn điện DC là pin có thể sạc lại, thích hợp cho hoạt động hiện trường mà không cần nguồn điện và các thùng chứa, cầu, đường ống dẫn và các hoạt động hiện trường khác không thể tiếp cận được với điện áp cao. Thời gian làm việc liên tục của một lần sạc có thể lên tới hơn 6 giờ. Nguồn điện AC sử dụng nguồn điện ~ 220 V cho đầu vào trực tiếp mà không cần các thiết bị khác. Nó rất dễ vận hành, đơn giản, trọng lượng nhẹ và dễ mang theo. Vì vậy, cây đàn được sử dụng rộng rãi.

二 、Tham số

三 、 Nguyên tắc và Ứng dụng

1. Sạc (bộ sạc và pin dành cho CJE-12/220 và CJE-12)

Kết nối nguồn điện ~ 220V với bộ sạc, nối bộ sạc với phích cắm hộp pin, khi sạc, bộ sạc sẽ sáng ở trạng thái "sạc nhanh", và khi đèn tuýp sáng xanh, hơn 14 vôn. Nếu pin không được tiêu thụ nhiều trước khi sạc, ban đầu nó có thể được sạc trong một khoảng thời gian và ở trạng thái "sạc chậm". Vào bộ sạc sạc chậm và tiếp tục sạc pin không quá 15 giờ.1. Sạc (bộ sạc và pin cho cje-12/220, cje-12)

Kết nối nguồn điện ~ 220 V với bộ sạc và kết nối bộ sạc với phích cắm hộp pin. Khi sạc, đèn LED của bộ sạc sẽ phát ra ánh sáng màu đỏ báo hiệu pin đang ở trạng thái "sạc nhanh". Khi đèn LED chuyển sang đèn xanh, pin sẽ đạt hơn 14 v, nếu sạc pin khi chưa tiêu thụ nhiều, có thể sạc lúc đầu, sau một thời gian sẽ chuyển từ đỏ sang xanh. , và nó sẽ ở trạng thái "sạc chậm". Vào bộ sạc sạc chậm để tiếp tục sạc pin nhưng tổng thời gian sạc không quá 15 giờ.

Lưu ý: mô tả sau khi cải tiến bộ sạc.

2. Pin

Pin là nguồn cung cấp năng lượng cho đầu dò. Do ắc quy liên tục phóng điện nên khi thiếu điện áp, lực nâng hiển nhiên sẽ giảm (sau 6 giờ) nên cần phải sạc ắc quy.

3. Phát hiện sai sót

A: Phát hiện lỗ hổng DC (được sử dụng trong cje-12/220 cje-12)

(1) kết nối phích cắm của dây thăm dò với phích cắm pin, sau đó pin sẽ cung cấp điện cho đầu dò.

(2) trong quá trình phát hiện khuyết tật, mặt phẳng khớp của đầu dò phải được đặt trên phôi được kiểm tra để duy trì tiếp xúc tốt.

(3) nhấn công tắc đầu dò và phun bột từ tính hoặc huyền phù từ tính vào khu vực được kiểm tra trong 2 ~ 3S.

(4) nhả công tắc đầu dò, tháo đầu dò và quan sát phôi.

(5) di chuyển đầu dò đến khu vực kiểm tra khác và lặp lại công việc 3 và 4.

B: Phát hiện lỗ hổng AC (được sử dụng trong cje-12/220 cje-220)

(1) cắm phích cắm đầu vào nguồn điện vào ổ cắm có dây nối đất để đảm bảo dây nối đất tiếp xúc tốt.

(2) để phát hiện lỗ hổng, tham khảo Điều 3, 4 và 5 về phát hiện lỗ hổng DC.

4 、 Bảo trì và các biện pháp phòng ngừa:

1. Khi sạc bộ sạc, mỗi lần sạc không quá 15 giờ. Sau khi sạc, phích cắm của bộ sạc và phích cắm của ắc quy phải được rút ra để tránh dòng điện ngược lại.

2. Khi pin bị thiếu điện áp, hãy sạc càng sớm càng tốt để bảo vệ pin hoạt động tốt.

3. Khi thiết bị không được sử dụng trong thời gian dài, nên sạc pin 2-3 tháng một lần, để tránh tuổi thọ của pin và thời gian làm việc liên tục bị ảnh hưởng do pin mất điện.

4. Khi đầu dò hoạt động, thời gian bật nguồn thường là 2-3 giây, dài nhất không quá 5 giây và khoảng thời gian ngắt quãng là 3-5 giây.

5. Khi sử dụng chất chống rỉ nước cho hệ thống treo từ tính, cần bổ sung lượng chất chống gỉ thích hợp.

6. Trước khi sử dụng đầu dò, khớp chuyển động phải được bôi trơn bằng lượng dầu thích hợp. Sau khi sử dụng, nước, dầu, bột từ, v.v. trên đầu dò và khớp di chuyển phải được lau sạch và bôi dầu chống gỉ.

7. Khi phát hiện lỗ hổng AC được thông qua, nguồn điện được lắp vào phải phù hợp với nguồn điện được chỉ định trong thiết bị và được nối đất tốt.

8. Khi sử dụng, nên di chuyển đầu dò khi nhả công tắc đầu dò để tránh làm nóng thiết bị do hoạt động mạch hở.

9. Máy dò khuyết tật dùng điện lâu ngày, thấy nóng rõ rệt thì sau khi nghỉ ngơi hợp lý nên đưa vào sử dụng.

10. Không sử dụng một cách mù quáng, không đến gần nơi có nhiệt độ cao, độ ẩm cao. Không làm việc dưới trời mưa, phun từ tính treo, không phun vào công tắc, ổ cắm.

11. Chức năng chuyển đổi 1/0: 0 bánh răng cho nguồn điện 220 V, 1 bánh răng cho nguồn điện 12 V DC.

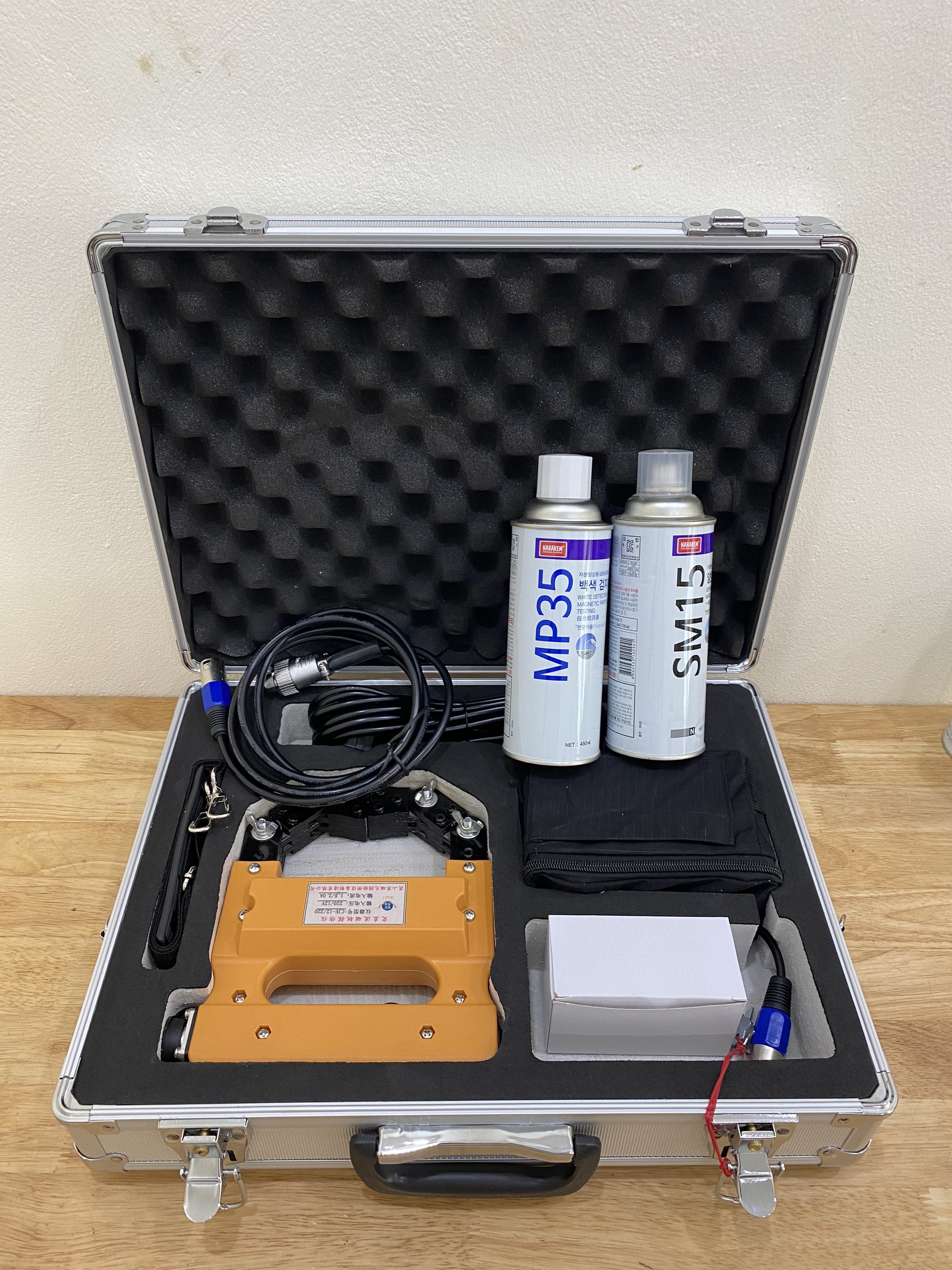

五 、 Bộ công cụ hoàn chỉnh

6. Nguyên tắc kiểm tra hạt từ tính

Kiểm tra hạt từ tính, còn được gọi là MT hoặc MPT (kiểm tra hạt từ tính), thích hợp để kiểm tra gần bề mặt của vật liệu từ tính như thép. Nguyên tắc sắt bị nam châm hút được dùng để kiểm tra. Trong thử nghiệm hạt từ tính, đối tượng được thử nghiệm nhận lực từ tính và bột từ tính (bột vi từ tính) được phân tán trên bề mặt của nó. Sau đó, một phần bề mặt của khuyết tật bị rò rỉ ra ngoài, lực từ rò rỉ sẽ hấp thụ bột từ, tạo thành một hình chỉ dẫn. Mẫu chỉ thị lớn hơn hàng chục lần so với khuyết tật thực tế nên rất dễ tìm ra khuyết tật.
Phương pháp kiểm tra hạt từ tính

Trình tự kiểm tra hạt từ được chia thành xử lý trước, từ hóa, sử dụng hạt từ, quan sát và xử lý sau.

Xử lý sơ bộ → từ hóa → ứng dụng bột từ → quan sát → xử lý sau
(1) Xử lý sơ bộ

Nếu có dầu mỡ, sơn, rỉ sét, hoặc các chất lạ khác bám vào bề mặt phát hiện lỗ hổng, nó sẽ không chỉ cản trở hạt từ tính hấp phụ trên vết sẹo mà còn tạo thành hình ảnh đáng ngờ về hạt từ tính bị hấp phụ bên ngoài vết sẹo. Do đó, trước khi từ hóa, nên xử lý vật lý hoặc hóa học để loại bỏ bụi bẩn và các chất lạ.
(2) Từ hóa

Điều rất quan trọng là phải từ hóa đối tượng được phát hiện đúng cách. Nói chung, chế độ từ hóa vuông góc với hướng của vết sẹo và đường sức từ được chấp nhận. Ngoài ra, để từ hóa đúng cách, có thể sử dụng nhiều phương pháp khác nhau tùy theo hình dạng của vật thể được phát hiện. Đặc điểm kỹ thuật công nghiệp của Nhật Bản (JIS g 0565-1992) quy định bảy phương pháp từ hóa sau đây.

① Phương pháp cung cấp năng lượng trục Thông qua dòng điện trực tiếp theo hướng của trục đối tượng phát hiện.

② Phương pháp góc vuông Theo phương vuông góc với trục của đối tượng được phát hiện, dòng điện chạy qua trực tiếp.

③ Phương pháp Prod Hai điện cực (được gọi là sản phẩm) được đặt ở phần cục bộ của đối tượng được phát hiện để cho dòng điện chạy qua.

④ Dòng điện qua phương pháp Dòng điện đi qua vật dẫn điện qua lỗ của vật phát hiện.

⑤ Phương pháp cuộn dây Cuộn dây được đặt trong đối tượng được phát hiện và dòng điện chạy qua cuộn dây.

⑥ Phương pháp liên cực Đặt đối tượng được phát hiện hoặc bộ phận cần phát hiện giữa các cực từ của nam châm điện hoặc nam châm vĩnh cửu.

⑦ Đường sức từ qua phương Một đường sức từ xoay chiều tác dụng lên vật có từ tính mạnh đi qua lỗ của vật dò làm cho dòng điện cảm ứng đi qua vật dò.
(3) Nguyên tắc kiểm tra hạt từ tính bằng cách sử dụng bột từ tính

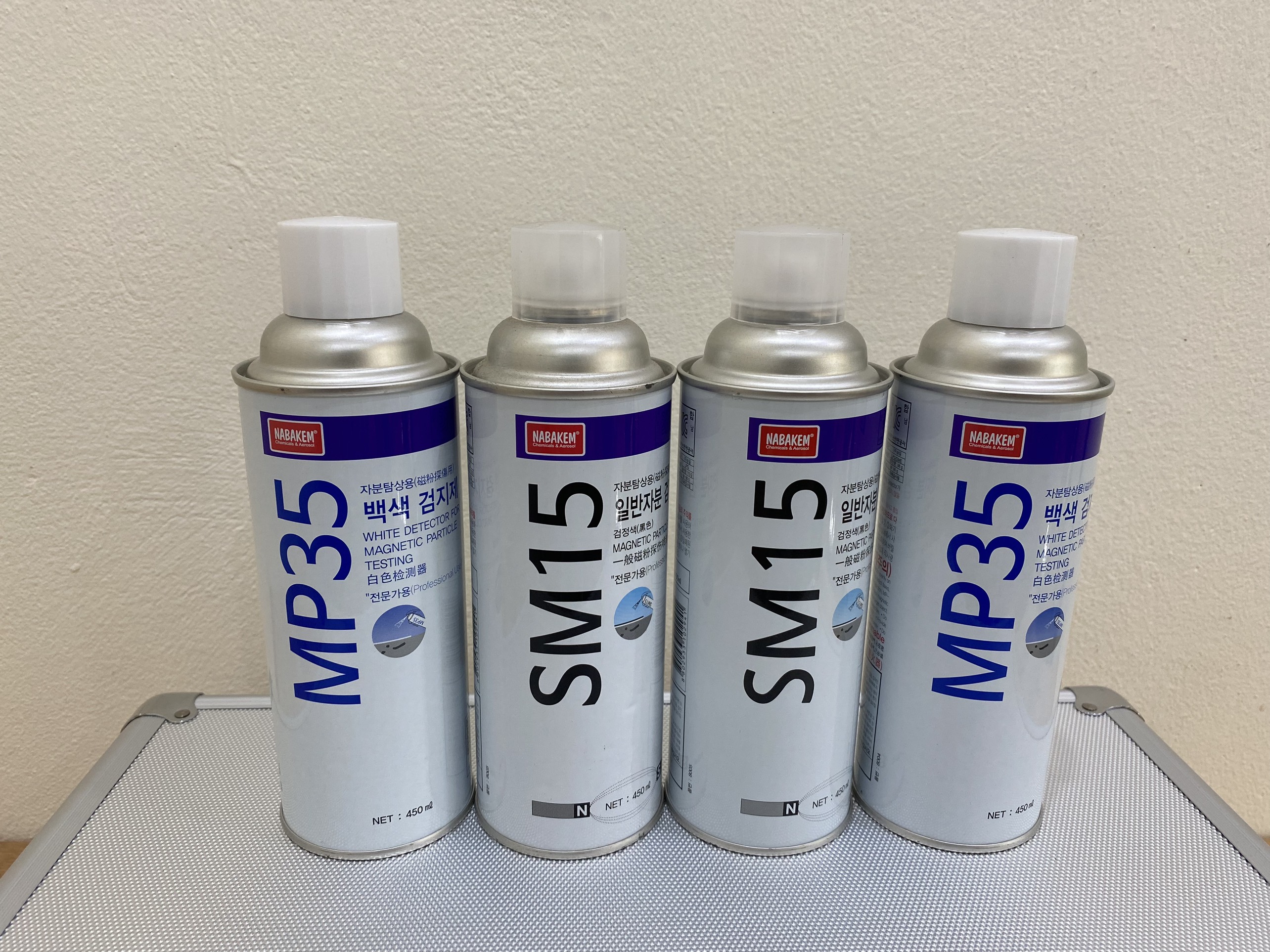

① Các loại bột từ

Để làm cho bột từ bị hấp phụ giữa các cực từ của vết sẹo để tạo thành hình ảnh phát hiện, bột từ được sử dụng phải dễ bị nhiễm từ bởi từ trường yếu của vết thương, và bị hấp phụ trên cực từ, nghĩa là nói, nó cần hiệu suất hấp phụ tuyệt vời. Ngoài ra, hình ảnh hạt từ tính phải có độ nhận diện cao.

Nói chung, bột từ được sử dụng trong việc kiểm tra hạt từ tính bao gồm các hạt từ tính trắng, đen, đỏ và các hạt từ tính khác được sử dụng trong ánh sáng nhìn thấy và bột từ huỳnh quang sử dụng ánh sáng huỳnh quang. Ngoài ra, theo ứng dụng của bột từ, còn có bột từ khô và bột từ ướt phân tán trong nước hoặc dầu.

② Thời gian phục vụ của bột từ tính

Thời gian phục vụ của bột từ có thể được chia thành hai loại: phương pháp liên tục sử dụng bột từ khi cho dòng điện từ hóa đi qua và phương pháp dư sử dụng lực từ dư của đối tượng thử nghiệm khi dòng điện từ hóa bị cắt.
(4) Quan sát

Để quan sát được hình ảnh hạt từ bám vào vết thương cần tạo môi trường dễ quan sát. Bột từ thông thường cần quan sát trong môi trường sáng càng xa càng tốt, còn bột từ huỳnh quang thì dễ dàng quan sát bằng đèn cực tím.

(5)  Xử lý bài viết

(6)  Khi kết thúc quá trình kiểm tra hạt từ tính, đối tượng được kiểm tra có thể vẫn được sử dụng như một sản phẩm hoặc cần được gửi đến bước xử lý tiếp theo để gia công cơ học. Lúc này cần khử từ, loại bỏ bột từ, xử lý chống rỉ và các xử lý sau khác
