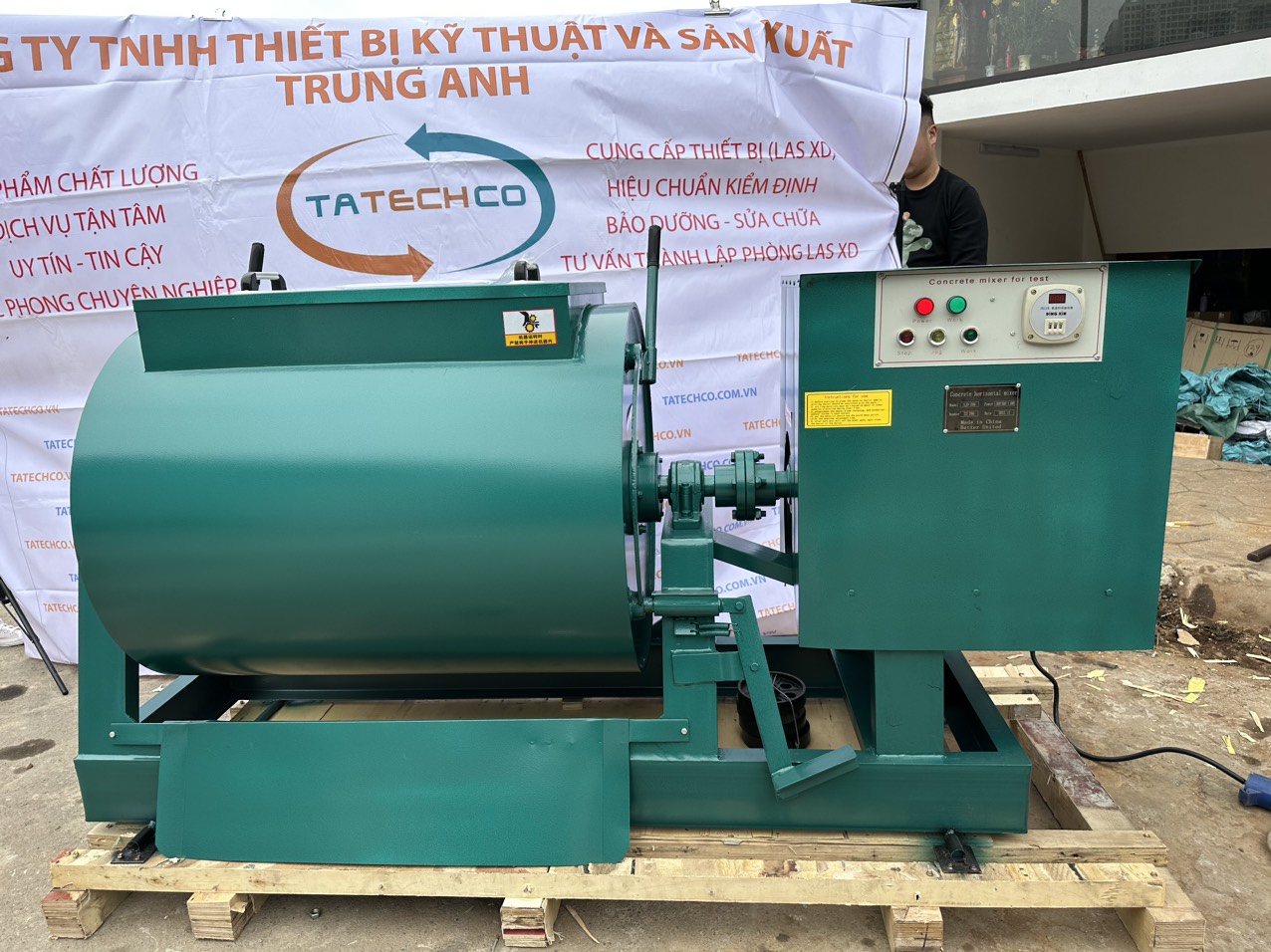

MÁY TRỘN BÊ TÔNG CƯỠNG BỨC NGANG SJD-200

MÁY TRỘN BÊ TÔNG CƯỠNG BỨC NGANG SJD-200

1. Công dụng và đặc điểm
Máy phù hợp với phòng thí nghiệm của các viện nghiên cứu xây dựng, các công ty xây dựng và các đơn vị thi công bê tông, có thể trộn bê tông thường, bê tông nhẹ và bê tông khô, cũng có thể sử dụng trong các phòng thí nghiệm ngành khác để trộn các loại vật liệu khác nhau.
Máy dễ vận hành, tốc độ khuấy cao, lượng cặn nhỏ và dễ vệ sinh, là thiết bị trộn bê tông lý tưởng trong phòng thí nghiệm.

2. Các thông số kỹ thuật chính
1. Dung tích nạp: 300 lít 2. Dung tích xả: 200 lít
3. Dung tích xả tối đa: 220 lít 4. Thời gian trộn ≤ 45 giây
5. Tốc độ của máy trộn là 47 ± 3 vòng / phút 6. Điện áp nguồn: 380V dây sống ba pha
7. Độ dày của thùng trộn × công suất động cơ: 10mm × 5,5kw, 10mm × 7,5kw (các loại trên đều sử dụng ống thép liền mạch và động cơ lõi đồng nguyên chất)
3. Cấu tạo và nguyên lý làm việc
Máy này bao gồm khung, thiết bị khuấy, hệ thống truyền thống, thiết bị giới hạn và hệ thống điều khiển điện.
Khung là bộ phận hỗ trợ của toàn bộ thiết bị, được hàn bằng thép kênh. Thiết bị khuấy bao gồm trống khuấy, trục khuấy và cánh khuấy. Cánh khuấy được cố định trên cánh khuấy và được tích hợp với trục khuấy để tạo thành hai nhóm. Xẻng khuấy dạng dải xoắn có cùng dây dẫn và góc xoắn nằm ngược chiều nhau và khoảng cách giữa xẻng khuấy và thành trong của thùng trộn có thể được điều chỉnh một chút.
Cơ cấu truyền động bao gồm bộ giảm tốc và khớp nối Cơ cấu giới hạn xi lanh được cấu tạo gồm trống khuấy, trục khuấy và xẻng khuấy Hệ thống điều khiển điện có các chức năng khởi động, chạy bộ, dừng và định thời gian.
Nguyên lý làm việc, động cơ giảm tốc quay trục khuấy theo một chiều thông qua khớp nối, cánh xẻng tích cực và âm trên trục khuấy khuấy đều nguyên liệu. mặt khác làm cho vật liệu được khuấy hoàn toàn, để đạt được hiệu quả khuấy lý tưởng.
Khi không tải cần dừng máy, mở khóa khóa, xoay xilanh một góc nhất định, đến giới hạn thì nhấn nút chạy bộ để xả hỗn hợp ra khỏi xilanh.


4. Cài đặt

Sau khi máy được tháo dỡ, kiểm tra xem động cơ giảm tốc, thùng, ổ trục, ... có bị hư hỏng trong quá trình vận chuyển hay không và các chốt có lỏng lẻo không, nếu chúng bị lỏng thì phải siết chặt lại. Nền đỡ phải là sàn bê tông phẳng. .Trên giá không được đặt trên trục khuấy, dưới đế máy trộn có lắp bánh xe, có thể di chuyển tùy ý.
Năm, quy trình vận hành
1. Trước khi khởi động, đầu tiên bạn hãy kiểm tra xem có vết xước nào giữa chi tiết và thành thùng không, nếu có thì nên điều chỉnh kịp thời.
2. Dọn sạch các mảnh vụn trong thùng.
3. Khởi động xi lanh theo hướng giới hạn trước khi xuất phát.
4. Chiều quay của trục khuấy phải được ghi trên mặt cuối của hình trụ.
5. Vật liệu bê tông chịu tải phải không có kim loại và các đồ lặt vặt khác.
6. Điều chỉnh thời gian của máy khuấy theo thời gian khuấy, và chú ý điều chỉnh khi mất điện.
7. Nhấn nút khởi động, trục chính sẽ truyền động cho xẻng khuấy chạy.
8. Tự động dừng sau khi đạt đến thời gian cài đặt.
9. Khi dỡ hàng, trước tiên dừng máy, mở chốt khóa, di chuyển tay gạt để xoay thùng đến vị trí nhất định, sau đó định vị chốt khóa để quay trục quay, để vật liệu trộn được xả ra khỏi thùng.
10. Sau khi vật liệu trộn được rút hết, đặt lại trống bằng tay và khóa trống trộn bằng chốt khóa.
11. Để làm sạch thùng, có thể đổ nước vào thùng làm trục chính quay để làm sạch, hoặc cát khô có thể được sử dụng để làm sạch.
6. Sửa chữa và bảo trì
1. Thường xuyên bôi trơn các bộ phận ổ trục tùy theo điều kiện sử dụng và tham khảo hướng dẫn sử dụng sản phẩm để biết cách bôi trơn hộp số.
2. Thường xuyên kiểm tra niêm phong của máy, kiểm tra chất lượng gioăng kịp thời nếu có rò rỉ.
3. Luôn kiểm tra hệ thống điều khiển điện có tiếp xúc tốt và khô không.
4. Luôn luôn kiểm tra sự siết chặt của xẻng, nếu nó bị lỏng, cần được siết chặt lại kịp thời.
5. Sau khi máy trộn đã được sử dụng trong một thời gian dài, lưỡi xẻng và trống trộn sẽ bị mòn, và cần được điều chỉnh hoặc thay thế theo tình trạng mòn.
6. Không cho tay và que vào thùng trong quá trình khuấy để tránh nguy hiểm.

Bảy, màn hình hiển thị mạch bộ điều khiển, đầu tiên kết nối nguồn điện đầu vào trên bộ điều khiển, đợi cho đến khi đèn nguồn sáng, bộ điều khiển ở trạng thái chờ tại thời điểm này, màn hình kỹ thuật số hiển thị "0:00" và sau đó bắt đầu cài đặt thời gian khuấy, trên mặt số, dấu "+" đầu tiên bên phải, nhấn một lần để tăng hoặc giảm 1 giây. Nhấn số "---" để giảm thời gian xuống một giây. Sau khi cài đặt hoàn tất, nó không thể thay đổi tùy ý trong quá trình hoạt động. Nếu bạn muốn thay đổi thời gian, hãy đặt thời gian. Lưu ý: Khi không chọn thời gian đặt trước "0:00" trên đĩa kỹ thuật số, chỉ cần nhấn nút khởi động, và máy sẽ không hoạt động. Khi hết thời gian đặt trước, nguồn điện đầu ra sẽ tự động bị ngắt và máy phải tắt công tắc nguồn sau khi nghỉ làm.
